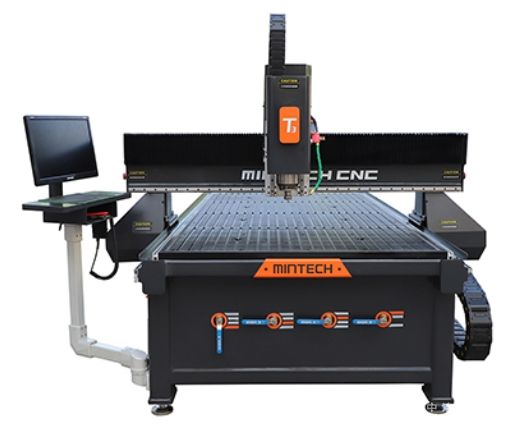

产品名称：T3数控雕刻机
工作电压：AC380V/50HZ/3PH
可加工尺寸：1270mm*2540mm*100mm
横梁到工作台面距离：200mm
Z轴行程：160mm
最大加工速度：20m/min(最大切削时需刀具配合)
产品特点：
性能优势： 操作简便，功能齐全，雕刻切割效果好，速度快，升级版优选产品
适应板材： 亚克力、木板、各种塑胶材料、电子绝缘材料、电木板、同铝板、铝塑板等
行业应用： 亚克力制品、广告制作、木工家具、建筑装饰、工程塑料、铝加工行业等
机械规格：
型号：T3
工作电压：AC380V / 50HZ / 3PH
可加工尺寸：1270mm * 2540mm * 100mm
工作电压：AC380V / 50HZ / 3PH
横梁到工作台面距离：200mm
Z轴行程：160mm
最大加工速度：20m/min(最大切削时需刀具配合)
最大空移速度：30m/min
重复定位精度：+ / - 0.05mm
驱动方式： X、Y轴采用斜齿轮齿条传动;Z轴采用高精度滚珠丝杆传动
切削主轴：
主轴电机：5.5KW 手动换刀
主轴转速：4000—24000RPM
夹头规格：ER25
冷却方式：水冷
工作台面：
工作台面采用酚醛复合材料板台面，以利于保证加工台面的平整度。
采用高效能栅格状真空台面,工作台的任何一个部位都能快速吸附工件
真空管道采用双重过滤，免因真空泵吸入切屑导致故障
设备参数：
NO内容 规格备注
1加工范围X轴加工范围1270mm
Y轴加工范围2540mm
Z轴加工范围100mm
2机床参数指标
X、Y、Z轴运动定位精度0.05mm/300mm
X、Y、Z重复定位精度0.05mm
最大空移速度30m/min
最大加工速度20m/min
机床总重量约2200KG
机床工作电压AC380V/50HZ/3PH
3工作台酚醛面板工作台四分区真空吸附台面
工作台载重量500KG
4数控系统维宏专业数控系统PM95A-LD3L或NK105
5换刀系统手动换刀
6驱动电(交流伺服)X轴驱动电机台达伺服驱动
Y轴驱动电机台达伺服驱动
Z轴驱动电机台达伺服驱动
7电主轴(变频)主轴水冷
主轴转速24000RPM
主轴功率5.5KW
主轴锥孔
主轴动平衡等级G2.5
变频器Invt
8导轨X轨导轨方形导轨 台湾
Y轴导轨方形导轨 台湾
Z轴导轨方形导轨 台湾
9传动X轴传动斜齿条+减速机 台湾
Y轴传动斜齿条+减速机 台湾
Z轴传动滚珠丝杆 台湾
