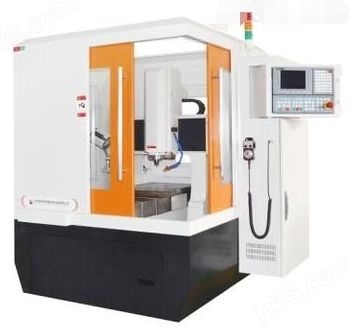

常州特舒隆机电设备有限公司生产的全罩盘式刀库精雕机，型号：TSL6060QS，品牌：特舒隆机电，产地：江苏·常州，厂商性质：生产商。
产品简介
产地：国产
(全罩盘式刀库)精雕机机身底座、立柱横梁均为一体铸造，经长达一年的室外自然时效(见图片一)，并经两次回火处理，刚性好，对各种金属线材加工稳定性好。
详细介绍
(全罩盘式刀库)精雕机机械性能参数指标
性能指标项标准值
运动定位精度±0.01/300mm
重复定位精度±0.005mm/300mm
X/Y/Z轴工作行程600mm×600mm×250mm
工作台尺寸660mm×650mm
主轴电机功率/大*380v/4.5kw/BT30/ER25/Φ16
主轴电机冷却方式/主轴转速油冷/7000～24000rpm
刀库形式/刀柄容量NBT30盘式刀库，刀库容量(8支)
空程快速移动速度10m/min
切削进给速度8m/min
驱动系统交流伺服
工作电压380v/50Hz
外形尺寸1700mm×1800mm×2000mm(配整体电柜)封顶
机重2500kg
主要配置规格及型号
序号名称品牌数量原产地
1控制系统新代1套中国台湾
2X轴驱动电机/驱动器三菱1套日本
3Y轴驱动电机/驱动器三菱1套日本
4Z轴驱动电机/驱动器三菱1套日本
5A轴驱动电机/驱动器三菱1套日本
6X/Y/Z轴直线导轨HIWIN1套中国台湾
7X/Y/Z轴滚珠丝杆HIWIN1套中国台湾
8主轴电机翰琪1只中国常州
9变频器四方1只中国深圳
10刀库德速1套中国台湾
11锁刀座国产1只
特点及应用
①、机身底座、立柱横梁均为一体铸造，经长达一年的室外自然时效(见图片一)，并经两次回火处理，刚性好，稳定性好。
②、直线导轨采用*的楔块定位与压紧的安装方式，确保机床精度。
③、搭配进口伺服系统及高精密传动组件，加工精度高，运行稳定。
④、工业控制系统一体式设计，操作方便，功能强大。
⑤、配置中国台湾原装盘式刀库，适合铜、铝、钢等金属、ABS塑料、PVC、高分子复合等材料的产品或模具、治具的多工序加工。
