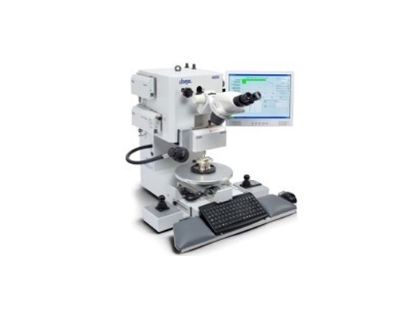

多功能焊接强度测试仪
DAGE4000系列多功能焊接强度测试仪是一款高性能、多功能的检测设备，广泛应用于电子制造、半导体封装、微电子等领域。它能够执行焊线拉力、镊钳拉力、
锡球剪切力、晶粒剪切力等多种测试，支持高达500kg的剪切力、100kg的拉力和50kg的压力测试。设备采用无摩擦负载夹头和空气轴承技术，确保高精度、高重复性和高可靠性。其自动化功能和电子软件控制提高了操作效率，内部SPC软件支持基础分析，且与ODBC兼容，可与外部统计过程控制系统交换数据。DAGE4000系列包括4000plus、4000、4000HS、4000W、4300和4300FP等多种型号，满足不同测试需求和生产环境，其中4000HS具有高速剪切和拉力测试能力，4000W和4300系列则专为晶圆处理设计，4300FP进一步提升了晶圆处理的自动化程度。
产品型号: DAGE4000
DAGE4000 焊接强度测试仪是多功能的，能够执行所有拉力和剪切力应用。 4000 焊接强度测试仪可配置为简单的焊线拉力测试仪或者升级以用于锡球剪切力、晶粒剪切力、凸块拉力、矢量拉力或镊钳拉力测试。
DAGE4000 多功能焊接强度测试仪使用已获得的无摩擦式负载夹头和空气轴承技术来确保很大准确性、可重复性和可再生性。 不同应用的测试模块可轻易更换。 许多功能是自动化的，同时还有电子和软件控制。
DAGE4000 焊接强度测试仪主要特点
焊线拉力
镊钳拉力
锡球剪切力、焊料球剪切力 以及晶粒剪切力 取决于系统配置。 八个标准测试头的每一个都包含四个默认软件可选工作范围，还有六个可应要求使用。
附加选项包括冷拔球、矢量拉力 （用于微型 BGA）以及小型几何封装的自动测试
内部 SPC 软件自动测试，可提供基础分析
与 ODBC 完全兼容，可与外部统计过程控制系统交换数据。
系统控制通过运行 Windows 的外部 PC 提供。
DAGE4000推拉力测试仪技术参数
主要型号:
1. 4000plus
Nordson DAGE 4000Plus 是市场上*焊接强度测试仪。它代表了焊接强度测试的工业标准，实现了无以伦比的准确度和数据可重复性，可提供完全值得信赖的结果。4000PLUS 多功能焊接强度测试仪可执行高达 500kg 的剪切力测试、高达 100kg 的拉力测试以及高达 50kg 的压力测试，覆盖了包括新的热焊凸块拉力和疲劳测试在内的所有测试应用。
2. 4000
Nordson DAGE 4000 焊接强度测试仪是一种多功能焊接强度测试仪，可执行所有拉力和剪切力测试应用。
4000 焊接强度测试仪可配置为简单焊线拉力测试仪，也可升级进行锡球剪切力、晶粒剪切力、凸块拉力、矢量拉力或镊钳拉力测试。
3. 4000HS
Nordson DAGE 4000HS 焊接强度测试仪是基于行业标准 Nordson DAGE 4000 多功能焊接强度测试仪平台。
4000HS 焊接强度测试仪在剪切力和拉力操作模式上有显著的区别，剪切力速度*高达 4m/s，拉力速度*高达 1.3m/s。
4000HS 焊接强度测试仪还提供了上等分析选项，尤其是提供了受力-位移图表以及常规峰值受力测量以外的能量测量。
4. 4000W
Nordson DAGE 4000W 系统可让行业标准4000多功能焊接强度测试仪与行业标准晶圆处理系统结合。
这种晶圆处理系统可从晶圆盒自动加载晶圆进行凸块测试（剪切力或拉力），然后卸下六英尺或八英尺的晶圆。
5. 4300
Nordson DAGE 4300 焊接强度测试仪完善了经过实践证明的半自动 4000W 晶圆处理系统，并且依照半导体制造车间和转包商的严格标准设计，可以满足不断增长的300mm 晶圆的处理和凸块剪切力需求。
6. 4300FP
Nordson DAGE 4300FP 消除了昂贵晶圆的手动处理。它通过隔离焊接强度测试仪和晶圆处理器改善了清洁度，并通过半自动测试提高了生产率。
