1.产 品 说 明 :

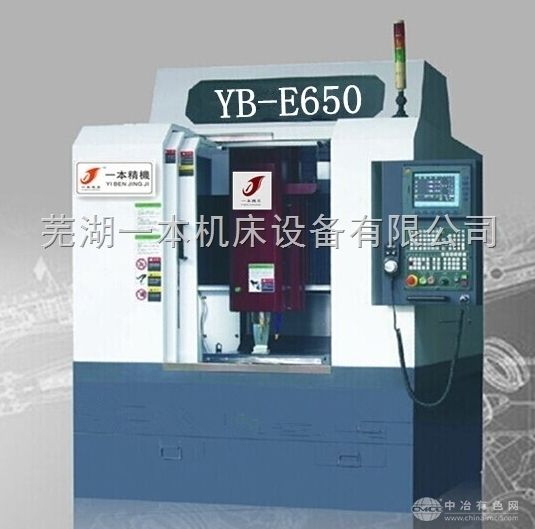

一本YB-E650龙门高速石墨机，能够轻而易举的加工超薄的石墨电极，足以发挥主轴动力平衡的优势及主轴精度的稳定性和机床的刚性。
选用全密式罩环保型护罩是为了避免石墨灰粉进入周边设备的电箱而引起电器短路，水帘装置更是提高了防尘效果。
2.性能简介：
高刚性：
机身结构采用全支撑式设计，对于关键受力部位均进行电脑模拟实体结构分析，机座受力500kgf，其变形量在0.01mm内。*可以承受切削之刚性要求。
立柱采用一体式龙门式架构并加大支撑面积，保证主轴向与立向高速运行中，可提升加工刚性与稳定性的使用寿命。配置高转速主轴，可轻松满足硬化合金钢的高刚性的切削要求。
高精度：
采用中国台湾*一级高精密级线性导轨及滚柱螺杆，保证整体结构的各项几何精密及定位精密，稳定性与使用寿命。
伺服驱动采用日本一级品牌，无论在输出扭力还是精确度定位精度，均优于同等级的竞争对手。
高速内藏式主轴，合理的结构设计，充分保证主轴在高速连续运转中，可保持稳定精度运行，在切削过程中可实现高精度，高光泽度的加工效果。
高效率：
机床三轴zui高运行速度可达到15W/min，切削速度能达到0-10M/min的范围，缩短加工运行的时间，提高工作效率。主轴在调整运行切削中，保证高扭力的输出与良好的精度可靠性。在高速的切削条件下，以更好的效率完成加工任务。
高速运算系统，支持大容量加工程式预计功能，可预计3000行的操作指令，确保在高速切削中不会出现延时，可节省传输时间，并提高20%的加工效率。
第三部分 机床参数指标：
性能指标项 标准值
X轴 左右有效/zui大行程600/650mm
Y轴 前后有效/zui大行程500/550mm
Z轴 上下有效/zui大行程250/260mm
工作台至主轴的距离80-330mm
工作台zui大承受重量<0.01mmm(250KG)
工作台面积(长*宽)600*500mm
定位精度0.005/300mm
重复定位精度0.003mm
加工工件表面粗糙<1.6Ra
X轴zui高移动速度15m/min
Y轴zui高移动速度15m/min
Z轴zui高移动速度15m/min
工作zui大切削速度1-6m/min
主轴zui高转速300-24000RPM
主轴功率5.5/7.5KW(选配)
主轴zui高输出的扭矩0.9/1.7NW
刀柄形式BT30
刀库*数量(选配)10PCS
冷却油箱容量180L
气压要求0.6mpa
机床外型尺寸(长*宽*高)1800/2200*2000*2400mm
机床总重量3500kg
控制器宝源M628A
