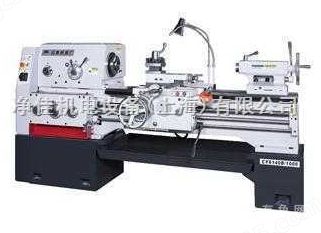

型号：CY-6140B/50B大孔径普通车床
机床介绍：
CY-6140/50B系列普通车床它具有较广泛的工艺性能，适用于一般机械制造业的单件、小批生产车间、各行业的工具制造部门、机器设备修理部门和试验室，它能对黑色金属、有色金属、非金属工件的内外圆柱、圆锥以及其它形式的回转表面进行粗、精加工;能车削各种常用公制、英制、模数、径节螺纹及多头螺纹;能进行钻孔、铰孔和油槽的拉削等加工工作。
1、机床采用有限元法设计,从理论上对机床的总体布局和关键结构进行分析和计算,机床有刚性高、热变形小、主轴温升低、振动小、承受切削扭矩大，能适应强力切削的特点;使机床的设计理念达到*水平。
2、机床的关键外购件如主轴轴承、卡盘、电机等选用国内厂家产品，从而使机床具有高的可靠性。
3、*的结构设计加上完善的工艺措施，确保机床有高的加工精度和*的精度保持性，机床加工工件*性好，可稳定达到IT6~ IT7级精度，加工表面粗糙度可达到Ra2.5um(机床精车试件时，其圆度误差不大于0.01mm，圆柱度误差在100mm测量长度上不大于0.01mm，表面粗糙度(Ra)不大于3.2um;精车螺纹试件的精度在300mm长度上的螺距误差不大于0.06mm) 。
4、机床的床身、床头箱、床鞍、台尾等关键零件的加工均采用*的设备进行加工。*的加工设备，保证了机床零件高的加工精度，是确保机床各项技术性能的重要措施。
5、机床采用机电一体化设计，整体布局紧凑合理、操作方便宜人，便于维修。
6、机床采用模块化设计，机床可以根据用户的要求提供多种配置(如：不同的刀架、台尾、系统等配置)。并可提供特殊的卡具和*，以满足用户各种零件加工的需要。
技术参数：
型号
工作范围CY6140B、CY6240B、CY6150B、CY6250B
床身上zui大回转直径400mm、500mm
下刀架上zui大回转直径220mm、300mm
马鞍内zui大回转直径6300mm、710mm
zui大工件长度750、1000、1500、2000mm
主轴头型号D-8
主轴锥孔公制1：:20
主轴通孔直径82mm
24级主轴转速范围9-1600rpm
zui大主切削力13700N
纵向进给量范围0.028-6.43mm/rev
横向进给量范围0.12-2.73mm/rev
车床纵/横向丝杆螺距12mm/5mm
48种公制螺距范围0.5-224mm
48种英制螺距范围72-1/8t/in
42种模数螺距范围0.5-112m
45种径节螺距范围56-1/4DP
下刀架zui大行程320mm、340mm、340mm
上刀架zui大行程145mm
纵向快速移动速度4.5mm/min 15ft/min(HZ)
横向快速移动速度1.9mm/min 6.23ft/min(50HZ)
尾座套筒直径75mm
尾座套筒锥孔M5
尾座套筒zui大行程150mm
主电动机功率7.5kw
快速移动电动机250w/1360rmp
冷却液电泵90w(流量)25L/min
