工作原理
VINAFD560通过压电换能器发射高频超声波（0.4-20MHz）进入被测管道，当超声波遇到裂纹、气孔等缺陷或管壁界面时发生反射，接收探头将反射波转化为电信号，经高速采样（240MHz）和数字信号处理后，在彩色液晶屏上显示A扫波形及缺陷回波位置。仪器通过计算发射波与反射波的时间差确定缺陷深度，结合声速参数（100-15000m/s可调）实现缺陷定量分析，最小可检缺陷达Φ2mm平底孔当量。
应用范围
该仪器覆盖碳钢、不锈钢、合金钢等材质管道的全方位检测需求。在石油化工领域，可检测长输管道环焊缝、螺旋焊缝的未熔合、未焊透缺陷；电力行业中支持锅炉“四管”（水冷壁、过热器、再热器、省煤器）的高温腐蚀监测；城市管网领域可实现燃气管道、供热管道的在线检测，支持穿越涂层直接测厚（厚度范围0.15-500mm）。
技术参数
频率范围：0.4-20MHz
增益调节：0-120dB（0.1/2.0/6.0dB步进）
动态范围：≥32dB，垂直线性误差≤2.5%
扫描范围：0-10000mm（钢纵波），水平线性误差≤0.1%
分辨率：>45dB，灵敏度余量>62dB（深200mmΦ2平底孔）

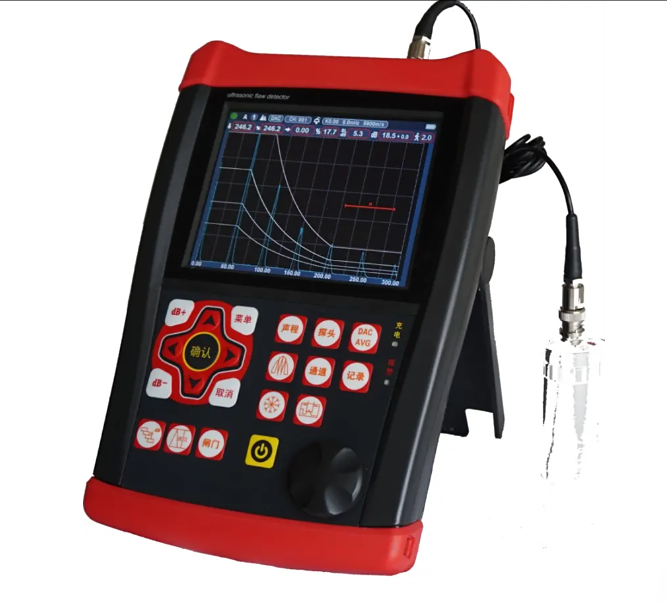

显示模式：6.5英寸TFT彩色液晶屏，支持A扫波形、B扫断层成像、DAC/AVG曲线同屏显示
数据接口：USB/RS232，支持Excel格式报告导出
产品特点
智能化操作：一键自动校准探头零点、声速及K值，60组独立探伤通道可预存行业标准工艺，现场检测无需携带试块。
高适应性设计：配备双晶探头与穿透探头，支持小径管（DN≥50mm）检测；内置曲面修正算法，消除管壁曲率对检测结果的影响。
环境稳定性：IP65防护等级铝镁合金外壳，抗电磁干扰能力强，工作温度范围-20℃至50℃，锂电池续航超6小时。
数据分析便捷：支持1000幅A扫波形存储与回放，DAC曲线自动生成并可分段修正，缺陷当量值直接显示于屏幕。
