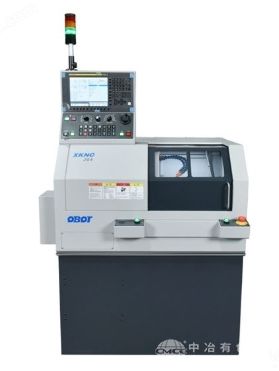

XKNC-204小型精密排刀式车床是在一直广受市场信赖和好评的XKNC-203系列小型精密排刀式机床的基础上改进升级而成的一款高性价比精密数控机床，在继承了原机型高加工性能和易操作的基础上，开发出来具有全封闭式防护设计、更大操作空间及更易调整维修的精密数控机床。
与传统的自动车床或专用机床相比，它具有高精度、易操作、小型化的特点和多样的加工功能，而且补正调整更加容易。若配置送、取料装置及特殊工装夹具还可以满足更高水平的金属材料加工需求。
1.燕尾式滑动导轨
高刚性
采用硬轨结构，接触面均经过刮研处理，每平方英寸一般12-14个点。
高精度
材质：HT300;强度高，耐磨性好，整体设计优良、减震效果好。
丝杠、轴承为进口品牌，保证高速、高精度运行，低发热长寿命。
2.合理的排刀结构
合理的排刀结构，充足的刀具安装空间，在刀架上可以安装钻孔、攻丝、镗孔、铣削、车外圆、打径向孔、车削螺纹、切断等精密加工刀具。
3.高精度主轴
高精度主轴轴芯采用专用主轴材料经过多道热处理和精细加工，轴承采用进口原装高精密轴承，防水采用进口的高级防水环。
4.多样的自动化夹具开闭及夹紧装置选择
机床标准配置为拨叉式夹紧机构，弹簧夹头夹紧方式，夹持力调节简单，夹头更换方便，夹持快速稳定。可选配卡盘夹紧方式，卡盘夹紧力强劲，精准，夹持范围大。
拨叉式夹紧机构
弹簧夹头夹紧方式
高速回转接头
精密气动卡盘
5.易操作维护
X/Z轴导轨镶条设计，方便精度调整恢复，CRT操作面板前置,人性化设计更加便于使用者操作，机床拉门三点支撑设计，操作更平滑、更顺畅。
X轴
Y轴
6.机床罩壳全封闭
机床罩壳全封闭设计，内部操作空间更大，防护更好，可加装油雾收集装置优化工 作环境。
7.操作系统
1.实现高速、高质量的加工，具备强大的控制功能;
2.追求更便于使用、丰富的CNC功能和优异的操作性;
3.高运转效率：使用可靠硬件，保证严酷环境下的稳定应用;强大的诊断、维护功能，便于确定故障位置，缩短修复时间来提高效率;
8.油雾收集装置
降低污染，改善作业环境。
技术参数：
(1) 主机规格 Host Specifications
项目Item参数Parameter
主轴Spindle通孔直径Through hole diameterΦ20mm
最大夹持外径Max. machining diameterΦ100mm
最大加工长度Max. machining length100mm
最高转速Max. Spindle speed6000 r/min
电机功率Motor power3.7/5.5kW
X 轴 X-axis行程travel200mm
最高移动速度rapid traverse15m/min
功率Power0.75kW
Z 轴Z-axis行程travel180mm
最高移动速度rapid traverse15m/min
功率Power0.75 kW
其他 Etc电气总容量Required electric power6 KVA
冷却油箱容积Cooling tank volume40L
中心高Height from floor to spindle center950mm(地脚40mm)950mm(Foot margin40mm)
机床外形尺寸Floor space1230×985×1515 mm31230 × 985 × 1515 mm3
机床重量Mass of machine约750KgAbout 750Kg
