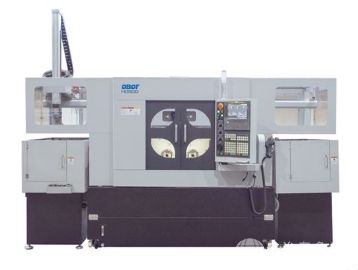

HD80双主轴刀塔自动化车床是我公司新研发的一款双主轴双刀塔数控机床。其结构形式为两个主轴平行排列固定在机床中部， 两个刀塔平行对称布置于机床两侧,与主轴成垂直布局，并可独立按程序沿X轴、Z轴移动。
机床集成了 自动上下料机械手与零件翻转机构，可实现盘类金属零件正反两面自动加工。该机床具有结构紧凑、高刚性、高精度、—次装夹车、 铣复合加工的特点，同时该机床具备高效率、高性价比、一人多机操作等优势。
性能特点：
1.更合理的机床结构设计
高级的左右对称双底座结构，极大的减少机床热变位和相互影响，提高加工精度。
X、Z轴采用硬轨结构和滚珠丝杠副驱动，使位置精度与动态响应速度保持在高水平。
2.更科学的加工工序安排
可一次上料，完成两序加工，保证加工精度，提高加工效率。
工序集中在1台设备上，解决工件在一次装夹下的夹持端工序加工问题。
改善生产线的平衡，实现理想的平衡性是对设备利用率的提升。
3.高精度双主轴
主、副轴选用进口品牌高精密主轴轴承，高转速、高精度、高刚性、低噪音、免维护;
两个主轴平行排列固定在机床中部，两个刀塔平行对称布置于机床两侧，与主轴成垂直布局;
两个主轴侧分别配加工冷却单元,左、右两侧刀塔分别独立配置随其运动的加工冷却单元,有效改善加工切削条件;
4.更高级的的系统综合控制
采用”FANUC”双通道系统
5.更卓yue的自动供料系统
多样的自动上下料结构设计，根据客户加工工件的形式提供各种机床自动上下料机构。
机床集成自动上下料桁架机械手，自动化程度高;料仓可集成在机床上，集成度高，占地面积小。
技术参数：
(1)主机规格 MACHINE SPECIFICATIONS
项目Description单位Unit参数Parameters
主轴Spindle卡盘尺寸Chuck size英寸Inch5
通孔直径Through hole diametermm30
最大夹持外径径Max. clamping diametermm80
最大加工长度Max. machining lengthmm50
最高转速Max. spindle speedr/min4500(卡盘Chuck)/6000(夹头Collet)
电机功率Motor powerkW3.7/5.5
Cs功能Cs function 标配Standard accessory
X轴X axis行程Travelmm100
最高移动速度Max. traveling speedm/min16
功率PowerkW0.75
Z轴Z axis行程Travelmm220(夹头Collet)/180(卡盘Chuck)
最高移动速度Max. traveling speedm/min20
功率PowerkW1.2
动力刀Rotating tools最高转速Max. rotating speedr/min5000
电机功率Motor powerkW0.55/1.1
刚性攻丝Rapid tapping 标配Standard accessory
刀塔Turret刀位数Tool number个Pcs10
T-T时间T-T timeS0.5
电机功率Motor powerkW0.75
其它Others电气总容量Power capacityKVA17
冷却油箱容积Coolant tank capacityL200
中心高Center heightmm998(地脚 Feet38)
机床外开択寸Machine shape dimensionmm3552x1615x2493
机床重量Machine weightKg约About 2000
