详情介绍

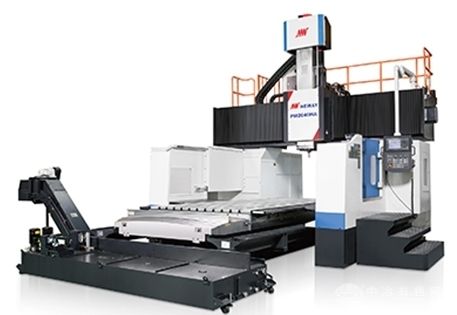

本机床采用龙门框架固定，工作台在床身上移动的结构形式。横梁立柱一体化设计，具有高刚性及精度稳定性的特点。标配德国ZF减速机，实现高转速高精度及强力切削的*结合。
广泛应用于金属模具、航空航天、轨道交通、汽车、医疗等制造产业。
一.PM系列高速型龙门加工中心特点：
01、高刚性整体结构
主要关键零件均采用树脂砂高强度优质铸件，刚性好，稳定性强。
02、床身导轨
采用进口滚动导轨，PM20HA及以下型号为两导轨，PM25HA及以上型号为3导轨，保证机床具有优良的承载性能。
03、横梁及导轨
横梁两导轨间距大，有效抗前倾;采用进口滚珠重载直线导轨，摩擦小，承载能力强，高速振动小，低速无爬行，定位精度及精度保持性好。
04、主轴及滑枕
选用进口主轴，扭矩大、转速高，充分满足镗铣及钻孔加工;滑枕采用大截面贴塑导轨，四面环抱结构，保证切削加工的平稳，特别适用强力切削，大孔镗削及使用角度头的五面加工。
二.PM系列高速型龙门加工中心技术参数：
项目单位PM1220HA、PM1230HA、PM1520HA、PM1530HA、PM1830HAPM1840HA、PM2030HA、PM2040HA、PM2060HA、PM2080HA、PM2540HA、PM2560HA、PM2580HA、PM25100HA、PM3040HA、PM3060HA、PM3080HA、PM30100HA
工作台宽度mm1200、1500、1800、2000、2500、3000
工作台长度mm2000、3000、2000、3000、3000、4000、3000、4000、6000、8000、4000、6000、8000、10000、4000、6000、8000、10000
工作台行程(X轴)mm2200、3200、2200、3200、3200、4200、3200、4200、6200、8500、4200、6200、8500、10500、4200、6200、8500、10500
滑鞍行程(Y轴)mm1500[1700]19002700320032003700[4200]4200[4600]
滑枕行程(Z轴)mm800800800[1000]1000[800][1250]1000[1250]1250
两立柱之间距离mm1400[1600]180023002800 [3200]2800[3200]3300[3800]3800[4200]
转速范围r/min40～6000、40～6000、40～6000、40～6000 [Z轴1250：40～4500]40～6000[Z轴1250：40～4500]40～6000[Z轴1250：40～4500]
最大输出扭矩N.m788/1295788/1295525/647[770/910]770/910770/910770/910
主轴电机功率kW15/18.515/18.515/18.5[22/26]22/2622/26
