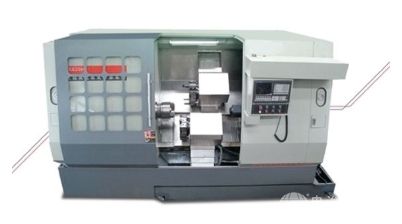

DXK2560全自动双刀架数控车床详细介绍：
占地面积小*功能和超高精度的双主轴和双刀塔机床。
以丰富的阵容实现最佳的生产体制，利用Y轴功能可实现*的工序集约，复杂形状工件也能一次装夹完成全加工，替代传统加工方式,高效率生产，无人化工厂管理。
以4轴的柔性实现丰富多彩的加工，上下刀架的同步4轴加工实现大幅度缩短加工时间，使用上下刀架进行同步外径车削或内外径同步车削大幅度缩短加工时间。除了4轴同步加工，通过与工件托架及中心架的下刀架安装等特殊规格组合，使其可能性无限大。适用于汽车零部件等轴类，盘类，圈类金属零件生产，所加工的零件尺寸精度达到IT7,表面粗糙度Ra3.2um。
性能特点：
1、工件夹持中间部分,加工时两端同时进行。
2、拥有两套滑板、工作台,且分别控制。
3、整体铸铁底座，铁屑及冷却液独立箱体收集，便于清理。
4、主轴采用无级调速，具有恒线速度加工功能，以适应不同直径加工面的要求。5、数控系统采用西门子系统，操作方便、性能稳定可靠。
6、床身导轨经感应淬火和精密磨削，纵、横向滑动导轨采用F4复合材料，具有良好的抗震性和耐磨性。
7、机床刚性好,电机功率大,可适应大切削量要求。
DXK2560全自动双刀架数控车床技术参数：
主要规格
大回转直径(mm) Max.Swing over bed￠ 500
大工件切削直径(盘类) Max.Dia.of part(Disc part)￠ 450
大工件切削直径(盘类) Max.Dia.of part(Shaft part)￠ 250
大工件长度(mm) Distance between centers600
床身与水平倾角 Degree of slant bed45°
上刀架大行程(mm) Max. Stroke of of upper turretX1: 250 Z1: 700
下刀架大行程(mm) Max. Stroke of lower turretX2: 250 Z2: 500
主轴头型号 Type of spindleISOA2-6
主轴通孔直径 Dia. Of spindle bore56mm
主轴转速 (rpm) Speed of spindle50-3000
主轴电机功率 (kw) Power of main motor15
主轴液压卡盘尺寸 Size of hydraulic chuck10′
上下刀架 ( 液压刀塔 ) upper & lower turret(hydraulic)8 工位
上下刀架刀杆截面 ( 液压刀塔 ) Tool shank of upper & lower turret25×25
相邻刀位转位时间 (s) tool changing time0.5
刀架重复定位精度 Repeatability of turret0.003
尾座套筒直径 Dia. of quill￠ 100
尾座套筒行程 Travel of quill120
尾座套筒锥孔 Taper of quillM5
X1,X2,Z1,Z2 轴扭矩 (Nm) Torque15,15,15,6
冷却电机功率 (kW) Power of coolant pump0.23
双向定位精度(mm) Two-way positioning accuracy0.022
重复定位精度(mm) Repeatability0.006
快速移动 (m/min) Rapid travel15
主机外形尺寸(长 X 宽 X 高) machine size(L/W/H)3400X2300X2100(mm)
主机重量(kg) Machine weight8000
