1、设备技术描述：

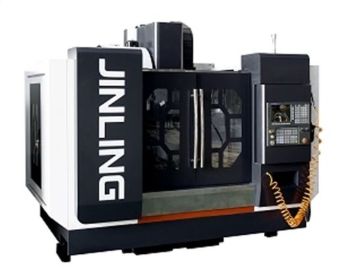

立式加工中心，是一台中小型规格的机床，工件在一次装夹后可以自动连续地完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工，机床适用于中小型箱体类、板类、盘类、阀门类、壳体类、模具等复杂金属零件的多品种中小批量加工。该机床采用了高精度的线轨及丝杠，机床具有更好的动态响应性，可以实现高速切削，低速无爬行，在精密零件、3C产品、五金、汽配、医疗器械行业得到广泛应用。
整机结构为定柱式，十字滑台结构。机身采用超大稳固底座，高刚性的大跨距人字形立柱，高速切削不震动不变形。
整机为全封闭防护，机床造型美观，操作、维修方便。
基础大件均采用优质树脂砂造型、高强度铸铁材料铸造而成，使机床得到高刚性和稳定的精度。
三轴导轨采用滚柱线轨承载，高刚性，低摩擦，低噪音。
大直径C3级丝杆，带预拉结构，消除部分热延伸，丝杆轴承采用自润滑，延长轴承寿命。
刀库采用台群的24把刀臂式刀库，质量可靠，性能稳定。
主轴采用台群的高速主轴单元，配BT40-12000r/min直联头，主轴前端采用迷宫设计，并带气幕保护功能，防止切削液进入主轴轴承。
配置容积式及强制润滑油系统，保证全机床各运动部件润滑良好。
机床排屑标配两侧斜坡后冲水排屑，水箱后置设计，自动化，人性化，高效率。双层水箱过滤系统结构，为工件加工提供良好的切削液。
配备高性能三菱M80数控系统，保证了机床控制的稳定性，也保证了用户要求的数控加工功能和辅助功能。
工作条件：
(1)三相交流电源：380V±5%;50Hz±1Hz ，主电源线8mm²或更大，接地线8mm²或更大
(2)环境温度：8～40Cº
(3)相对湿度：≤80%
(4)远离光源、振源和热源，远离高频发电动机、放电动机、电焊机等，避免电器干扰使机床NC系统发生故障。
技术参数：
名称单位参数备注
加工范围工作台行程(X轴)mm800
滑鞍行程(Y轴)mm550
主轴箱行程(Z轴)mm600
主轴端面至工作台距离mm125-725
工作台工作台尺寸mm1000*500
工作台承重Kg1000*500
T型槽(槽数-槽宽*间距)mm5-18*100
主轴电机功率(额定/短时)Kw7.5/11
转速范围r/min50-12000(直联)
主轴直径mmφ150
刀柄规格/BT40
拉钉规格/P40T-l(MAS403)
导轨X轴mm2-35滚珠
Y轴mm2-45滚珠
Z轴mm2-45滚珠
驱动丝杠X/Y/Zmm1016/4016/1016
电机功率X/Y/ZKw2.0/2.0/3.0
速度切削进给速度范围mm/min1-10000
X、Y、Z轴快移速度m/min48/48/48
机床精度定位精度(X/Y/Z)mm0.005ISO230-2
重复定位精度(X/Y/Z)mm0.003ISO230-2
刀库刀库容量把24
