产品简介
产地：国产
加工用途：刀具
类型数控：数控系统新代/SYNTEC
销售区域：全国

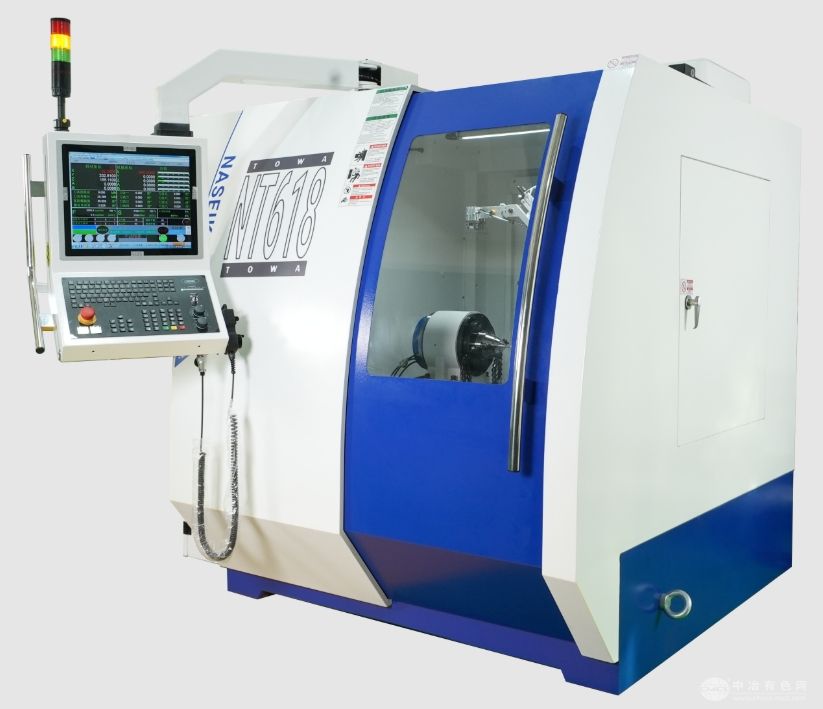

NT618五轴数控工具磨床应用于航空航天、高铁、汽车、医疗、IT精密刀具磨削等领域。
详情介绍
一、产品优势：
1、根据德国 5 轴数控工具磨床的优秀理念及设计。
2、根据融合人员实际操作经验和现场指导交流而设计。
3、NT618五轴数控工具磨床采用整体矿物铸造床身，日本进口丝杠导轨、A、B 旋转轴 DD 电机。
4、永磁恒扭矩主轴电机、双磨头结构、B 轴可 360 度旋转，适合各种非标刀具的 加工生产。
二、NT618五轴数控工具磨床主要配件：
1、探测头 - RENISHAW， 英国雷尼绍;
2、线轨 - THK， 日本;
3、集中自动润滑站 - 胜祥;
4、主轴 - 中国台湾品牌;
5、数控系统 - SYNTEC， 中国台湾新代;
6、电路附件电器 - 施耐德 / 欧姆龙;
7、分度盘 - 晟昌， 中国台湾;
8、气动系统 ( 电磁阀、减压阀、空气过滤器等) - CHELIC;
三、技术参数：
PROJECTUNIT单位NT618
日本伺服电机驱动(绝对值)行程(X/Y/Z轴)mm500 / 470 / 250
数控系统分辩率(X/Y/Z轴)mm0.0001
编程和手轮进给最小分辩率(X/Y/Z轴)mm0.0001
THK丝杆(X/Y/Z轴)-BN-FN32-C3
重复定位精度(X/Y/Z轴)mm0.003
导轨(X/Y/Z轴)mmHSR30
工件旋转轴(A/B轴)-旋转轴
DD伺服驱动(A/B轴)-直接驱动
旋转编码器(A/B轴)-英国RENISHAW雷尼绍(RENISHAW, UK)
分度精度(A/B轴)-2角秒(0.0005度
额定转数(A/B轴)rpm250 / 200
最高转数(A/B轴)rpm250 / 200
数控系统分辩率(A/B轴)degree0.0001
360度旋转、分度头本体(A/B轴)-可安装肖柏林W25夹头座和BT50刀柄
快速移动(X/Y/Z轴)m/min7.5
夹持最小工件直径mm3
夹持最大工件直径mm1-20
夹持最大工件长度mm250
磨削最小工件直径mm1
磨削最大工件直径mm16
磨削最大刃口长度mm≤100
最大工件重量kg5
直线分辨率mm0.0001
直线重复定位精度mm0.003
旋转分辨率mm0.0001
旋转重复定位精度degree0.001
主轴功率kw12 kw 永磁变频电机
砂轮直径mm75-150
砂轮主轴转速rpm4000-8000
无级可调-inverter
机床重量kg4000
总功率kw≤29kw
