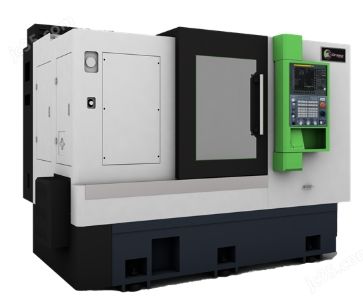

产品简介
安装形式：落地式
产地：国产
刀架/刀塔伺服刀塔
机床大小：中型
控制形式：数控
轴数：双轴
自动化程度：全自动
最佳化35°斜式结构设计,具高精密度、刚性强及切削稳定性。採用米漠纳合金铸铁一体铸造成型的结构设计,可提高加工稳定性及刀具夀命。
高强度硬轨设计及最佳化阻尼，使各种金属加工件不再需要磨削加工。
传动系统採用温升3℃螺得轻预拉设计,提高反应刚性表现。
详情介绍
项目名称Name单位HDW52-550HDW74-500
加工能力最大回转直径 Maximum swing diametermmФ600
最大加工直径 Maximum machining diametermmФ500
最长加工长度 Maximum processing lengthmm550530
行程X 轴行程 X-axis travelmm280
Z1轴行程 Z1-axis strokemm550
尾座(Z2)行程 Tailstock (Z2) stroke
520
主轴输出功率 Output powerkw1115
端部形式 End form
A2-6A2-8
最高转速 Maximum rotational speedrpm42003500
卡盘 Chuck寸810
棒料通孔直径mmФ52Ф74
尾座顶尖柄锥轴
莫氏5#
尾座形式
丝杆+伺服驱动
刀塔刀具容量把12工位
刀柄尺寸mm25
镗孔刀座孔径mmФ32
伺服刀塔
中心高100宽体刀塔
进给轴X /Z1/Z2轴快进速度m/min24
电机扭矩NmZ轴 18 ;X轴 15 ; Z2轴 12
重复定位精度mm±0.0025
机床结构床身
35度斜床身
线轨规格
Z2/ X/Z1轴 45滚柱
丝杆规格
Z2轴 3210; Z轴 4010;X轴 3610
其他总功率Kw2731
机床外形尺寸Mm2700*1680*1920
机床净重Kg43004400
