工作原理

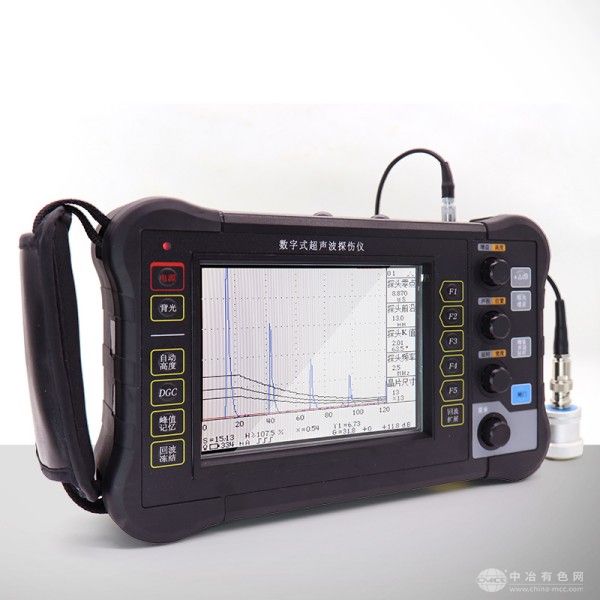

YC-ST100采用脉冲反射式超声波检测技术：仪器通过压电陶瓷探头向被检材料发射高频窄脉冲超声波（0.5-15MHz可调），超声波在材料内部传播时，若遇到裂纹、气孔、夹渣、分层等缺陷，声阻抗差异会导致部分声波在缺陷界面反射形成回波。仪器接收回波信号后，经高速AD采样转化为数字信号，通过数字滤波、增益补偿及波形分析算法，精准提取缺陷回波的幅度、传播时间及频谱特征，并结合内置材料声速库自动计算缺陷位置（深度、水平距离）及当量尺寸，最终通过高分辨率彩色显示屏实时呈现A扫描波形、B扫描剖面图及缺陷三维分布图，实现缺陷的可视化定位与定量评估。
应用范围
航空航天：检测发动机叶片、涡轮盘、机匣等高温合金部件的内部裂纹与铸造缺陷；
能源电力：评估核电压力容器、蒸汽管道、风电塔筒焊缝的未熔合与疲劳裂纹；
轨道交通：验证高铁轴箱、轮对、转向架构件的内部疏松与锻造缺陷；
精密制造：筛查半导体设备、医疗器械、3D打印金属零件的层间孔隙与未熔合。
技术参数
频率范围：0.5-15MHz，支持单晶/双晶/穿透涂层探头；
增益调节：0-120dB，步进0.1dB，覆盖微米级缺陷检测；
动态范围：≥40dB，确保强反射与弱回波同步清晰显示；
分辨率：垂直线性误差≤0.5%，水平线性误差≤0.05%；
显示模式：A扫+B扫+C扫（三维成像）同步显示，支持DAC/AVG曲线自动生成；
数据存储：可存储10000组探伤数据及2000张截图，支持USB/WiFi/4G多通道导出。
产品特点
超高清成像：5英寸IPS触摸屏，分辨率800×480，缺陷波形边缘锐利无拖尾；
智能判伤系统：内置ASTM E493、GB/T 2970等20余种国际标准，自动生成检测报告与缺陷等级分类；
军工级防护：全镁铝合金机身，IP67防护等级，抗1.5米跌落，适应-30℃至60℃极端环境；
超长续航：内置6800mAh锂电池，连续工作≥15小时，支持快充30分钟满电；
多场景适配：兼容手动扫描、自动编码器扫描及机器人自动化检测，满足产线全流程管控需求。
