数显式杯突试验机
简要描述：QX-ET60数显式杯突试验机适用于评价钢板、色漆清漆及有关产品的涂层（单层或配套系涂层）在标准规定的实验方法下，进行压陷试验，使之逐渐变形后，其钢板、涂层的抗开裂或抗与金属材分离的性能，评定钢板、涂层通过或不通过；也可逐渐增加压陷深度，以测定钢板、涂层刚出现开裂或开始脱离底材的小深度。
一、QX-ET60数显式杯突试验机概述：
本机适用于评价钢板、色漆清漆及有关产品的涂层（单层或配套系涂层）在标准规定的实验方法下，进行压陷试验，使之逐渐变形后，其钢板、涂层的抗开裂或抗与金属材分离的性能，评定钢板、涂层通过或不通过；也可逐渐增加压陷深度，以测定钢板、涂层刚出现开裂或开始脱离底材的最小深度。
适用标准：
GB/T9753-2007《色漆和清漆 杯突试验》
GB/T 4156-2007《金属材料 薄板和薄带埃里克森杯突试验》
二、QX-ET60数显式杯突试验机主要结构和工作原理
组成：该机由机架、液压夹紧、电机加荷、模具、液晶显示器等部分组成，采用机电一体化设计，外观整洁、大方，操作简单、便于观察、读数直观。使用时，将试板放于工作区中，涂层面向冲头，液压驱动压模压住试板，电机通过带轮驱动滚柱丝杠上下运动，驱动冲头冲向试板，达到规定深度后自动停机。
夹紧：采用液压加载系统，手动操作，由油泵、溢流阀、电磁换向阀、工作油缸、压力传感器等组成。工作原理是先启动油泵，泵出的油经换向阀（两位四通电磁换向阀），再经调速阀流向夹紧油缸，推动活塞上升，使压模将试样夹紧，调溢流阀使夹紧力控制在规定力值，多余的油经电磁阀流向油箱。
冲压：电机通过同步带轮减速后，经滚珠丝杠带动移动横梁上升，推动冲压杆上升，达到规定距离后自动停机。
观察：在试验过程中一边观察一边试验，夹具上方不封闭或有其它物品妨碍观察，在洞内装个圆形的LED观察灯。
取样：卸载返回，取下试板。
三、主要技术指标：
最大试验力：60kN
测力范围：2.4kN～60kN
试验准确度：杯突值精度±0.01mm
基板厚度：0.2-2mm
杯突值精度：0.01mm
试验速度：5-100mm/min
冲头模具：Sφ20±0.05mm
试样宽度：70-90mm
压模内径：φ33±0.1mm
冲模内径：φ27±0.05mm
试板尺寸：70*70*（0.2～2）mm
冲头行程：≤60mm
夹紧活塞行程:≤20mm
液压油:N46号液压油
外形尺寸：760*700*1100mm
四、产品特点
该产品是以公司积累多年的制造经验而在原机型的基础上研发生产的新一代产品，其主要特点是杯突值的精度提高到0.01mm，主试验力的加载速度为等速率控制；
操纵性方面，实现了历史性突破，我们在原油缸、手动送油阀加力的基础上，改进为使用控制电机做动力，使整个试验过程实现了自动化，从而大大提高了本机器的控制精度；
改手动液压加载为电控机械式加载，改液压式传感器为轮辐式传感器，提高了主试验力的测试精度和控制试样的破裂准确度；
可设定冲深深度，按试验后自动完成并下降到初始状态；
有点动上升、下降的按钮，按往按钮便会上升或下降，放下自动停止；
按扭和屏幕需安装在试验机的右上方，方便操作；
外观上进行了大的改装，一改原设备粗老笨重为全喷塑外装，整体外观整洁大方。

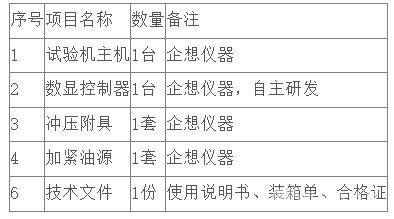

五、主要配置清单
