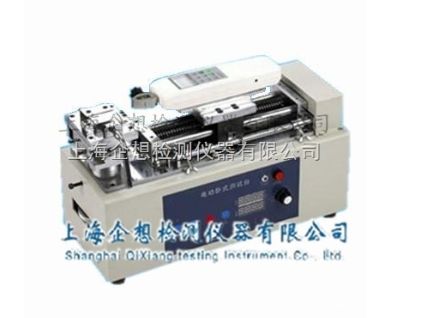

端子拉力测试仪
简要描述：端子拉力测试仪操作规程适用于各种产品的推拉负荷测试、插拔力测试，破坏试验等。数字显示分辨率高，使用方便，可连接电脑同步显示试验力曲线图及试验过程记录追溯，为新一代高效高精度的推拉力测试仪器。
一、功 能：
QX系例电动卧式试验机台是的推拉负荷试验台。本产品采用双导杆结构，具有稳定性好，适用范围广，使用方便等优点，并具有无极调速，手动（点动）、自动控制切换功能。适用于电子电器、电线电缆、五金机电、端子、电磁机械、汽车配件、动力机械、粘胶化工、建筑门窗、塑胶塑编、弹簧制造、医疗器械、消防器材、印刷包装、剃须刀业、渔具航空、拉链纽扣、纺织服装、煤炭、家具、电梯、打火机及点火装置、锁具、笔业、电力等行业及科研机构、学校等测试。
二、特 点：
1、电动加载，无级调速，齿轮传动
2、结构紧凑，传动平稳
3、可将本机台安装于桌（台）面使用，使机架更加稳固
三、规格参数：
·大负载：500N
·有效行程: 150 mm
·测试速度：30-500 mm/min
·工作电压：AC220V
·净 重：35kg
四、测力计安装方法:
电动测试架与丝杆连接的载体,从上至下,依次为：
测力计安装板
介板
连接板
传动螺母
首先将连接板上4-M5内六角卸下,然后用4-M3-10沉头螺钉(附件袋中有)将测力计与测力计安装板连接牢固,再将连接板与传动螺母连接牢固,测力计安装完成。
五、控制面板使用方法:
1. 电源开关：当按下按钮时,接通电源,再次按下,电源断开。
2. 速度控制：由于被测物体的不同及用户要求,当调整调速器旋钮时,载体的运动速度为0～500mm/min。
六、端子拉力测试仪操作规程：
手动/自动，当将旋钮旋至手动时，如使载体运动，则需按住左（LEFT）或右（RIGHT）键，断开则运动停止。当旋钮旋至自动时，如使载体运动则直接按左（LEFT）或右（RIGHT）键。
七、夹具高度调整：
测试架左端手轮（壳体下方）为夹具高度调整手轮，手轮上方为M6锁紧螺丝，首先将M6内六角松开，将手轮向左或右旋转至所需高度后，将M6螺丝锁紧。
八、行程调整:
定位杆上定位套1、4为大行程限制，定位套2、3为用户测量所需行程调节套。
九、端子拉力测试仪操作规程：
计数器上方为数字显示屏、记录试验次数，下方为预置按钮，共4个，从左至右分别为个、十、百、千，表示预设置可设在0～9999的范围内。如：用户对某一产品进行连续测试，测试次数为9999， 需分别在4个按钮上调节，调至显示为9999，再按手动/自动按钮，即可进行测试9999次，运行9999次后自动停止，如需再次测试，按停止按钮即可。
产品型 号：QX-X100
大负荷：50N,100N,500N.
2.精度等级：0.5级
3.传感器方式：传感器内置
4.分度值0.1N
5.电源：8.4V电池供电
6，充电器输入电压220V,输入电流300mA
充电器输出电压12V,输出电流300mA
7.待机时间约3个月。
8.电池寿命大于300次。
9.仪表重量0.9Kg
10.峰值保持功能：可抓取测试中的峰值；
11.峰值保持自动解除功能：峰值保持时间（1~10秒）自由设定；
12.记忆功能：可存储10组测试数据，平均值计算功能；
13.三种单位变换：N、kgf、lbf三种单位自动换算
14. LCD液晶屏可翻转显示：按住单位键3秒后放开，可翻转LCD液晶屏显示方向
