产品简介
安装形式：落地式
表面粗糙度：Ra1.6μm
布局形式：卧式,立式,斜床身,平床身,水平导轨,倾斜导轨,其他
产地：国产
床身最大回转直径500mm
刀架/刀塔前置卧式电动刀架
工件最大加工长度3000mm
工件最大加工直径500mm
公制螺纹范围48mm
机床大小：中型
机床自重2700kg
加工材质：铸铁,钢锻件,碳钢件,合金钢,石墨,亚克力,玻璃纤维,软金属,硬金属,其他金属材
加工用途：车外圆,车内圆,车端面,车内螺纹,车外螺纹,切槽,车小锥面,车长锥面,滚花,攻丝,打中心孔,钻孔,扩孔,铰孔,镗锥孔,镗孔,切断,倒角,铣削平面,铣削曲面,铣沟槽,铣轮齿,铣螺纹,铣花键轴,雕刻,球面,台阶,其他
界面语言：中文,英文,日语,德语,韩语,其他语言
径节螺纹范围48D.P
控制形式：数控
联动轴数：三轴
联动模数螺纹范围8mm
售后保修期：12个月
外形尺寸(长×宽×高)2700x1700x1800mm
销售区域：全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外英制
螺纹范围48TPI
轴数：三轴
主电机功率7.5kw
主轴中心高250mm
自动化程度：全自动
615无极变速数控车床主要技术参数
项目 主要参数单位标配
工作范围床身上大转直径 mmФ500
通过滑板大转直径mmФ290
X轴(横向)大行程mm295
Z轴(纵向)大行程mm1000
床身床身导轨宽度mm390
大两*距mm850
床脚型式分体
主轴主轴头型号mmA2-8
主轴内孔锥度公制90号(1:20)
产品介绍
单位: mm

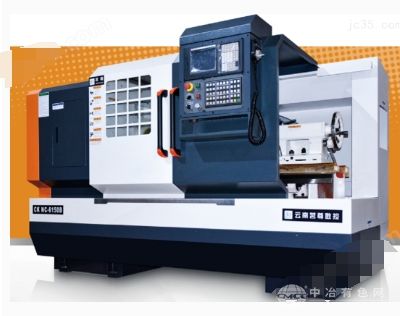

CKNC-6150主要技术参数
项目主要参数单位标配
工作范围床身上大转直径mmФ500
通过滑板大转直径mmФ290
X轴(横向)大行程mm295
Z轴(纵向)大行程mm1000
床身床身导轨宽度mm390
大两*距mm850
床脚型式分体
主轴主轴头型号mmA2-8
主轴内孔锥度公制90号(1:20)
主轴孔径mmФ82
主轴转速(三档变频，档内无极变速)rpm45-200, 150-700, 350-1600
主轴电机机功率KW7.5KW
卡盘(手动三爪卡盘)mmФ250
伺服轴X轴丝杆 /Z轴丝杆(型号)mm2505/4010
X轴/Z轴伺服电机扭矩Nm7.5Nm/10Nm
快速进给速度m/min6m/min,8m/min
工作精度加工精度levelIT6-IT7
重复定位精度mmX 轴≤0.007;Z轴≤0.01
粗糙度umRa≤3.2μm
刀架形式type立式四工位电动
刀具尺寸kva25×25
尾座套筒直径/行程mmФ75/150
套筒孔锥度 MT NO5
一般规格体积(长×宽×高)mm2700×1600×1700
净重KG2700
电源容量KVA11
数字控制系统GSK-980TDC
三、机床主要配置清单及生产厂家
NO.品名产地制造商
1控制系统国产广州数控
2主轴电机国产江苏卧龙
3两轴伺服/电机国产广数系统
4编码器国产长春一光
5主轴轴承国产KTL
6两轴轴承国产CSC
7两轴连轴器国产玛莎
8两轴滚珠丝杆国产华夏
10自动润滑系统国产沪润
11电源/过载保护器/接触器中国台湾德力西
12Z轴硬轨粘塑美国霞板
13冷却水泵国产南通海日
14刀架国产常州新墅
15卡盘国产众环/环球
16主结构机身铸件国产采用高强度铸铁
四、各部位配置情况确认
标准配置：
配置内容确认
(1)切削冷却系统
(2)防爆工作灯
(3)水平调整垫块
(4)十字螺丝刀
(5)一字螺丝刀
(6)17.19呆板
(7)4.5.6.8.10内六角扳手手动脉冲发生器:手持单元
自动润滑系统
(10)钣金护罩
(11)精度检验合格书
(12)电气说明书
(13)系统使用手册
(14)系统程序操作手册
伍、数控车床装条件
a、温度
运行温度： 常温20±20℃
保管搬运时： -30℃～50℃
大变化比率： 10℃/小时以内
b、湿度
连续： 75%以下(不结露) 短时间： 95%以下(不结露)
c、安装场所条件
1.不受外部振动影响。
2.不受腐蚀性气体影响。
3.避免阳光直射机床。
4.避免直接触外界风、气及调温的冷、热风。
5.机床附近避免设置暖气等热源。
6.减少尘埃(避开铸件、焊接、板金车间等)。
7.避免漏水、浸水。
d、电 源：3相380V±10%; 50Hz±1Hz
