产品简介
产地：国产
控制形式：数控
晨虹数控单线金刚石线人工蓝宝石切割机配有附件：数控摆转台。经编程即可360°旋转亦可按设定角度左右摆动。该数控转台控制程序在主界面上与进给加工程序联动构成主界面。落料侧配有可调支撑V型铁，防止由于自身重力产生断裂。
产品介绍

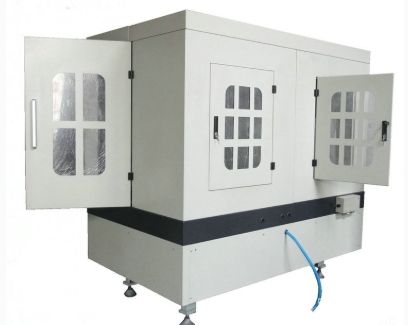

晨虹数控单线金刚石线人工蓝宝石切割机(经济型)，型号：CHSX5630-XL，机床结构：立式落地式，使用砂线为细线
机床详情介绍：
1、机械部分
(1) 主机设计采用有限元分析方法设计，确保机床的强度和刚性，机床主要部件采用HT250铸造，加工后经二次人工时效处理，减少铸造应力。安装面经精密磨削和刮研确保机床精度。X\Y轴传动安装精密P2级滚珠丝杠，采用中国台湾进口精密滚动直线导轨。
(2) 工作台左右行程：350mm
(3) zui大加工工件直径：300mm
(4) 工作台尺寸：740mm×330mm
(5) 金刚石线直径：0.12～0.4mm
(6) 旋转工作台装夹加工产品zui大质量：30KG
(7) 切割工件尺寸:φ300mm×长度300mm
(8) 切片厚度zui小:2mm(直径为300mm时)
(9) 变频电机无极调整走丝速度：zui大 12m/s
(10) 精密导轮组件采用双轴承结构。
(11) 该款机床针对加工脆硬材料采用金刚石丝线立式加工，即金刚石丝线在工件侧方与工件产生切削。
晨虹数控单线金刚石线人工蓝宝石切割机本机床金刚石切割线张力调节采用气缸控制，张力大小经过调整压缩空气阀门即可。生产环境须具有气压为0.6MPA以上气源。
(13) 机床可使用线径为0.25、0.35、0.4金刚石线，贮丝筒zui大上丝量为150米。
(14) 机床精度：机床工作台面的平面度：在1000测量长度上为0.04mm。
X轴运动与Y轴运动之间垂直度：任意300测量长度上为0.02mm。
工作台运动的定位精度：0.02mm。
重复定位精度：0.01mm。
(15) 润滑系统 ：本机床采用自动润滑油泵定时定量加油润滑。导轨、滚珠丝杆等所有运动的零部件有完善集 中润滑系统，可实现定时、定量全自动润滑。主轴、导轮轴承采用高质量润滑脂润滑。
(16) 冷却系统：在机床后侧放置水箱，水泵经水管将冷却液输送至加工区，回水经水管流至水箱进行循环使
用。
(17) 机床外部采用整体封闭护罩，四周均有门，门上装有透明有机玻璃观察窗。
(18) 机床消耗功率：1.2KW
(19) 机床外形尺寸：2100mm×1400mm×1950mm
(20) 机床重量：1400KG。
(21) 附件：数控摆转台。该转台由步进电机带动，经编程即可360°旋转亦可按设定角度左右摆动。该数控转台控制程序在主界面上与进给加工程序联动构成主界面。落料侧配有可调支撑V型铁，防止由于自身重力产生断裂。
2、电气系统
(1) 机床数控系统通过稳定可靠的计算机进行控制，编程系统采用线切割编程控制一体软件。
(2) 良好的断丝停车保护功能，发生断丝，丝筒停止转动，程序停止加工。
CHSX5630-XL单线蓝宝石切割机切割范围：石墨、玻璃、玉石、岩石、陶瓷、晶体材料、有色金属、锗晶体、非导体、半导体、复合材料等。
