产品介绍

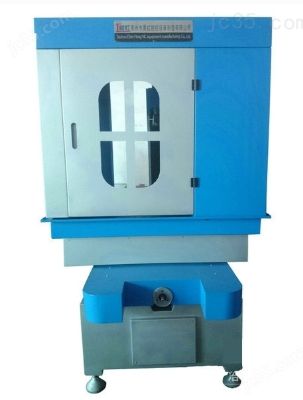

CHSX5650数控砂线切割机的工作台XY轴有500×630mm、500×800mm、500×1000mm三个行程供选择，切割尺寸长宽高分别为630×500×250mm、800×500×250mm、1000×500×250mm，厚度可按用户要求设计加高至400mm、500mm、700mm。切割厚度默认为250mm高度，其他尺寸需要进一步沟通。
CHSX5650数控砂线切割机的适用范围
数控砂线切割机床用于切割形状，是使用电镀金刚石颗粒的砂线为切削工具的刀具机床，对电火花线切割机床难以切割的非导电和半导电脆硬材料进行线切割方式加工，如硅、石墨、硫化锌、氧化铝、硫系玻璃、硫化玻璃、有色金属等脆性材料。
CHSX5650的参数规格
一、 主要技术参数。
1. 工作台 CHSX50/80
1 工作台面积(宽×长) 1200×650 mm
2 T型槽数 3 条
3 T型槽宽 18 mm
4 T型槽距 250 mm
5 工作台zui大承载 1000 kg
6 工件架高度 200 mm
2. 各向行程
1 工作台纵向行程(X向) 800 mm
2 工作台横向行程(Y向) 500 mm
3 砂线上下行程(Z向) 60 mm
3. 工作速度
1 X向进给速度 0-2500mm/min
2 Y向进给速度 0-2500mm/min
4. 砂线和弓架
1 砂线规格 φ1.0 mm
2 砂线转动速度 2 r/s
3 砂线往复频率 20～100次/min
4 驱动砂线电机功率 1.5KW
5 zui大切割厚度 250mm
5. 进给电机
1 工作台X向 8NM
2 工作台Y向 8NM
6. 机床精度标准
1 机床工作台面的平面度：在1000测量长度上为0.04任意增加100允许增加0.01
2 工作夹持框架表面与X\Y轴运动的平行度: 任意300测量长度上为0.02,zui大允差0.05
3 X轴运动与Y轴运动之间垂直度： 任意300测量长度上为0.02
4 工作台运动的定位精度:
测量长度≤500为0.025
测量长度≤1000为0.04
5 弓架与工作台X轴方向的垂直度：0.015/100
6 弓架与工作台Y轴方向的垂直度：0.015/100
7 砂线与弓架X轴运动方向的平行度：0.015/100
8 砂线与弓架Y轴运动方向的平行度：0.015/100
9. 机床自重 1550KG
10.外形尺寸 1800×1250×1640mm
