产品简介
安装形式：落地式
产地：国产
加工材质：硬金属,软金属,合金,钢类,硅,石墨,其他
锯带规格(长×宽×厚)：620×1×1mm
锯片行程：620mmmm
控制形式：数控
切削范围圆料:400mm,方料(长×宽):500×400mm
外形尺寸(长×宽×高)1680×1270×2050mm
销售区域：全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
重量1500kg
主电机功率2.5kw
自动化程度：全自动

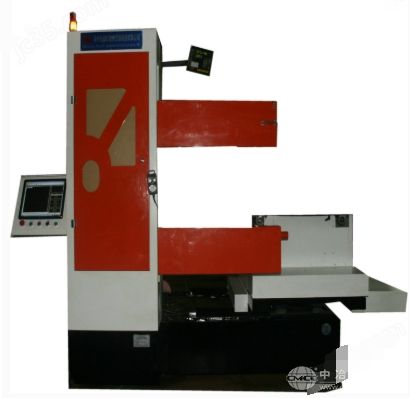

数控石墨线切割机对于电火花线切割机难以加工的石墨材料有无比的*性，数控全自动机床，加工速度是电火花线切割的三倍，表面粗糙度优于电火花线切割加工的石墨。
产品介绍
数控砂线切割机床用途及适用范围
数控石墨线切割机床是利用砂线上下往复运动使砂线与工件产生切削以达到加工的目的。本机床的加工方法是使用砂线对工件进行加工，工件在数控装置或计算机控制下自动的按程序确定的轨迹运动，zui后得到所需形状的工件。
本加工方法zui大特点是用线切割的方式加工电火花线切割机床难以加工的不导电材料。原则上对导电、半导电和不导电材料只要硬度比砂线小均可加工，对用电火花线切割机床加工难以加工的石墨，采用本产品加工尤能显示其无比的*性;对其他脆性材料如陶瓷、环氧板、铁氧体、半导体材料、碳化硅、耐火砖及复合材料的成型切割均可加工。
机床主要结构及工作原理：
机床由床身、座标工作台、弓架、工作液箱及附件等组成。
本机床由数字程序控制来加工直线和园弧组成的各种复杂的工件。CHSX5640型数控砂线切割机床它是通过一根砂线，由弓架带动上下往复运动，与工件发生切削从而达到加工的目的。加工时，用砂线固定在弓架上，工件用压板螺丝固定，控制台发出脉冲信号，步进电机按信号旋转，经变速齿轮、丝杠螺母传动使工作台运动切割工件，加工出直线、园弧等任意几何图形。
数控石墨线切割机床技术参数：
1、型号说明 CHSX5640：
CH泰州市晨虹数控设备制造有限公司商标“晨虹”商标汉语拼音缩写
SX(“砂线”两个字汉语拼音首字母)
56(国家标准机床分类代号)
40(X轴行程400毫米)
2、机床总功率 2.5kw
3、机床重量 约1500kg
4、表面粗糙度 0.4μm
5、工作台
(1) 工作台面积(宽×长) 500mm×700mm
(2) T型槽数 2条
(3) 工作台承载 300kg
(4) 工件架高度 200mm
6、各向行程
(1) 工作台纵向行程(X向) 400mm
(2) 工作台横向行程(Y向) 500mm
(3) 砂线上下行程(Z向) 60mm
7、砂线和弓架
(1) 砂线规格 φ0.7mm、φ1.0mm、φ1.5mm 、φ2.0mm、φ2.5mm、φ3.0mm 夹头通用
(2) 砂线往复频率 20～100次/min
(3) 驱动砂线电机功率 1.5KW
(4) 切割厚度100mm、 150mm、200mm、250mm
8、进给电机
(1) 工作台X向 2.2N.M
(2) 工作台Y向 2.2N.M
9、机床精度标准
(1) 工作夹持框架表面与X\Y轴运动的平行度: 任意300测量长度上为0.02,zui大允差0.05
(2) X轴运动与Y轴运动之间垂直度： 任意300测量长度上为0.02
(3) 工作台运动的定位精度:测量长度≤500为0.02
(4) 弓架与工作台X轴方向的垂直度：0.01/30
(5) 弓架与工作台Y轴方向的垂直度：0.01/30
10、切割效率 生产率(石墨,不计精度和光洁度)≥1000 mm²/min
11、工作台T型槽数：2
12、工件架数：2
13、附加桥架数：2
14、易耗损明细
砂线夹头: Φ0.7~3.0
夹头部件: 通用
压紧螺钉: M8×28 夹头部件内
CHSX5640的外形尺寸长×宽×高：1680×1270×2050mm
其他规格型号
型号工作台行程(mm)、切割厚度(mm)、表面粗糙度(μm)、砂线规格(mm)、脉冲进给量(mm)、机床总功率(kw)、机床净重(kg)
CHSX5620、200*250、250Ra≤0.4Φ0.7
Φ0.9、φ1.0、φ1.5、φ2.0、Φ2.5、Φ3.00.001、2.01000
CHSX5625、250*320250、1200
CHSX5640、400*500400、1500
CHSX5650、500*630400、2500
CHSX5640、400*500400(双头弓架)1800
