工作原理

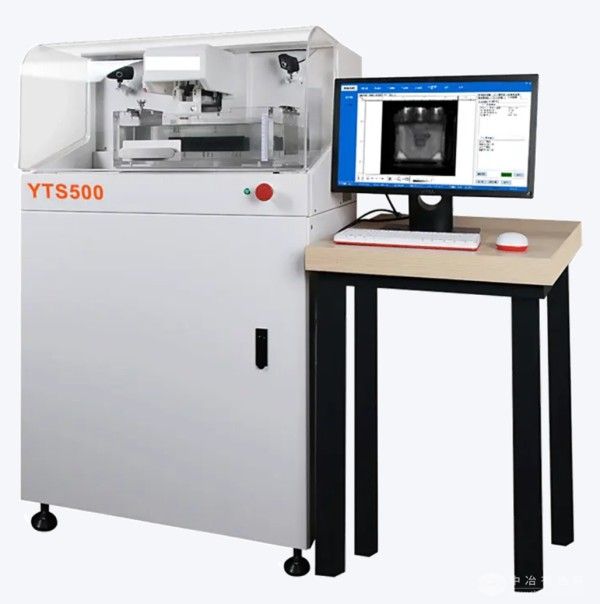

YTS 500采用高频电脉冲驱动压电晶片发射超声波，当超声波穿透工件遇到裂纹、气孔、未熔合等缺陷时，会在缺陷界面产生反射回波。设备通过接收反射波并分析其幅度、时间延迟及波形特征，结合内置的DAC/AVG曲线算法，自动计算缺陷当量尺寸与位置。其核心优势在于支持多探头协同工作，可生成缺陷的二维B型扫描图像，直观显示缺陷形状与分布，同时配备150MHz硬件实时采样技术，确保波形高度保真，避免信号失真。
应用范围
设备覆盖锅炉压力容器、钢结构、汽车制造等领域的焊缝检测需求：可精准识别焊接接头中的未焊透、夹渣等缺陷；检测管道壁厚减薄与腐蚀裂纹；评估航空航天构件的疲劳损伤。其IP65防护等级与防震设计，支持在-20℃至50℃环境中现场作业，尤其适用于高空、野外等复杂场景。
技术参数
YTS 500扫描范围达0-14000mm钢纵波，工作频率0.2-20MHz可调，垂直线性误差≤2.5%，水平线性误差≤0.1%，灵敏度余量>68dB（深200mmΦ2平底孔）。设备内置100组探伤通道，支持直探头、斜探头、双晶探头等多种检测模式，配备5英寸真彩触摸屏与五种亮度调节功能，数据存储容量达2.4G，可通过USB/RS232接口与PC通信，自动生成符合GB/T 11345标准的检测报告。
产品特点
智能高效：一键式菜单与数码飞梭旋钮设计，5分钟即可完成操作培训；
精准可靠：自动校准探头零点、K值及材料声速，缺陷定位误差<0.5mm；
便携耐用：铝合金机身重量仅2.3kg，内置锂电池支持连续工作8小时以上；
扩展性强：支持曲面修正、波峰记忆等功能，可适配第三方探伤软件进行深度数据分析。
