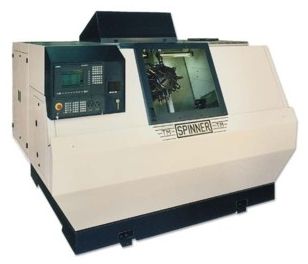

七轴车铣复合加工中心TM
七轴控制，五轴联动的高精密超级车铣复合加工中心，完美地将一台双主轴车削中心和一台五轴加工中心结合于一身——堪称“万能数控机床”。
65o倾斜热对称设计刚性肋状式铸铁床身，整体设计，结构紧凑，具有最佳的稳定性
绝妙的Spinner刀具系统
3层圆刀盘组成的转塔刀架，共有24个刀位
最多可配备18把动力刀具，各刀位独立编程，最高转速9000转/分
特殊增速动力头转速高达19000转/分
冷却液穿过刀塔直接到达每个刀位，无外接冷却管
全范围可编程B轴无极限旋转，Y轴行程可达300mm
B轴与Y轴配合运动，使刀具可以完成任意角度的加工任务
精密主轴—工件系统：
两个完全相同的精密主轴对称安装，具有极高的同轴度，并可实现“对接”
主轴最高转速为6000转/分，循环水冷
采用动态P2级超精密轴承，金属型材加工精度极高
径向微调工件夹紧系统，径向跳动 ≤ 1μ
液压中空夹紧缸，允许通过Φ42mm的棒料
夹紧力和夹紧行程无极设定可编程，CNC伺服控制
C轴直接测量，全闭环，并具有刹车盘，适合重铣加工
精密刚性直线进给系统：
各直线轴采用线性滚动导轨，直线光栅测量系统，全闭环
为防止过载，各轴都设有安全离合器装置
超级加工能力：
复杂精密零件一次装夹完成所有加工任务
两个不同形状的零件，同时在两个主轴上进行加工
控制系统Siemens 840D-Powerline
主机选件：
工件在线测量
自动棒料器
激光对刀装置
自动上下料装置
斯宾纳 TM 七轴车铣复合加工中心技术参数
X轴行程：400mmY轴行程：300mmZ1轴行程：425mmZ2轴行程：425mmX/Y/Z快移速度：20m/minB轴最高转速：60rpmC轴最高转速：100rpm
主轴最高转速：6000rpm棒料直径：42mm主轴电机功率：11(100%)/11.9(40%)Kw
主轴电机扭矩：Max 76Nm刀位数量：24动力刀位数量：18外形尺寸：2.9×3.3×2.3m机床重量：7500Kg
