工作原理

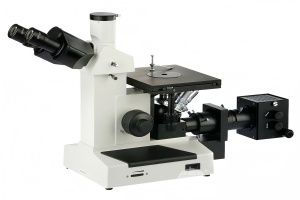

设备采用倒置式光路设计，物镜位于样品台下方，通过长工作距离物镜与聚光镜的配合，捕捉样品表面的反射光。支持明场、暗场、偏光观察模式，可切换不同滤光片（如干涉滤光片）以增强对比度。图像经平场消色差物镜校正畸变后，通过目镜或摄像头呈现清晰的组织形貌，适配金相评级与缺陷定位需求。
应用范围
该设备广泛应用于冶金行业钢材晶粒度检测（如低碳钢）、铸造行业铝合金缩孔分析（如压铸件）、质检机构非金属夹杂物评级（符合ISO 4967标准），以及科研领域金属基复合材料界面观察（如碳纤维增强铝基复合材料）。典型应用包括生产线来料金相抽检、失效分析（如断裂件组织追溯），覆盖从原材料到成品的全流程质量控制需求。
产品技术参数
物镜类型：平场消色差物镜（5×、10×、20×、50×，工作距离≥8mm）
放大倍数：50×-1000×（目镜10×，物镜5×-50×）
分辨率：≤0.5μm（50×物镜）
光源：LED反射光源（亮度≥10000lux，色温6500K，寿命≥50000小时）
样品台：直径200mm圆形台（可调高度，适配最大厚度50mm样品）
摄像头接口：C型接口（支持1/1.8英寸传感器）
软件功能：图像捕捉、金相评级（符合ISO 643/ASTM E112标准）、尺寸测量（精度±0.1μm）
尺寸：600×550×800mm（主机），重量≈120kg
电源：220V±10%，50/60Hz，功率≤300W
合规性：符合ISO 643、ASTM E112标准，提供校准证书。
产品特点
倒置设计与大样品适配性：物镜位于下方，支持直径200mm、厚度50mm的厚重样品观察；长工作距离物镜（≥8mm）适配粗糙表面或深孔检测。
高分辨率与光学性能：平场消色差物镜畸变≤0.1%，分辨率≤0.5μm；支持偏光观察（配λ/2波片），适配非金属夹杂物分析。
智能化与易用性：软件集成金相评级模板（如晶粒度1-10级），自动生成检测报告；电动调焦与光源亮度调节，降低操作门槛。
工业级耐用性：全金属机身设计，IP52防护等级，适应车间环境；LED光源寿命≥50000小时，降低维护成本。
扩展性与合规性：可选配荧光模块、图像拼接软件，适配特殊检测需求；符合ISO 643、ASTM E112标准，助力质量管理体系认证。
