工作原理

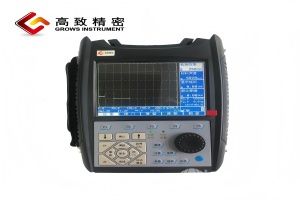

CT580采用脉冲反射式超声波检测技术：
高频脉冲激发：仪器内置高压脉冲发生器，驱动压电换能器（探头）产生窄脉冲超声波（中心频率0.5MHz~25MHz可调），以特定角度（0°~75°）射入被检焊缝。
缺陷反射信号采集：超声波在焊缝内部传播时，遇到气孔、裂纹等缺陷界面发生反射，回波信号被同一探头接收并转换为电信号，经前置放大器（增益≥110dB）与滤波处理（带宽0.1~15MHz）后，传输至主控单元。
智能成像分析：系统通过高速ADC采样（16位，100MSPS）将模拟信号数字化，结合FPGA实时处理生成A扫描波形、B扫描截面图及C扫描平面图；可选配TOFD（衍射时差法）模块，通过双探头对称布置捕捉缺陷端部衍射波，精准定位缺陷深度（误差≤0.1mm）并量化尺寸。
应用范围
压力容器：检测锅炉、储罐、换热器等对接焊缝内部未焊透、夹渣及层状撕裂，支持ASME、GB/T 30583等标准合规性验证。
轨道交通：评估高铁车体铝合金焊接接头疲劳裂纹、城轨地铁不锈钢轨道焊接缺陷，确保运行安全性（检测灵敏度≤φ0.2mm-6dB）。
船舶制造：识别船体结构高强钢焊缝中的氢致裂纹、LNG储罐低温钢焊接冷裂纹，适应-196℃~600℃宽温域检测需求。
核电设备：检测核反应堆压力容器、蒸汽发生器等关键部件镍基合金焊缝的应力腐蚀裂纹（SCC），满足RCC-M、EJ/T 1039等核级标准。
管道工程：对石油天然气长输管道环焊缝进行在线检测，支持螺旋焊管与直缝焊管的自动化爬行器联用，检测速度≥300mm/s。
技术参数
检测频率范围：0.1MHz~25MHz（支持双频探头同步工作）
动态范围：≥140dB（可识别-60dB微弱回波）
垂直线性误差：≤1%（满量程）
水平线性误差：≤0.1%（全屏）
增益调节：0dB~110dB（步进0.1dB/1dB/6dB/12dB可调）
延迟范围：0μs~10000μs（步进0.01μs）
数据存储：内置128GB SSD，支持10万组以上检测报告与原始波形存储
接口扩展：USB 3.0×2、HDMI、以太网（1000Mbps），兼容DICONDE标准数据传输
产品特点
全场景智能检测：内置100+行业检测工艺库（如AWS D1.1、ISO 5817），一键调用参数模板，新手30分钟即可上手操作。
超强抗干扰能力：采用数字信号处理（DSP）与自适应噪声抑制技术，在强电磁环境（如电焊车间）下仍能保持信噪比≥60dB。
多模态成像融合：支持A扫+B扫+C扫+TOFD同步显示，缺陷定位精度达±0.05mm，尺寸测量误差≤5%（符合EN 17638标准）。
工业级耐用设计：全金属机身（IP67防护等级），抗冲击（1.5m跌落测试）与防尘防水，适配-20℃~50℃极端工作环境。
云端数据管理：通过4G/Wi-Fi模块实现检测数据实时上传至云端平台，支持多终端（PC/手机/平板）远程查看与报告生成。
