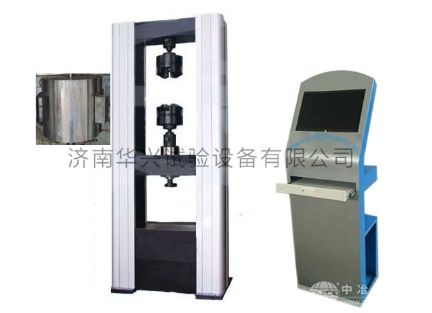

微机控制高温电子试验机(液压夹紧)
微机控制电子试验机是根据GBT16491-2008《电子试验机》、GBT2611-2007《试验机通用技术要求》、GBT228-2010等标准及ASTM、DIN等国际标准设计制造的，主要用于金属、非金属、
复合材料及制品的力学材料的性能测试分析研究，计算机系统通过全数字控制器，经调速系统控制伺服車机转动，经减速系统减速后通过精密滚珠丝杠副带动移动横梁上升、下降，完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试验，另外可根据用户要求配罟不同的试验附具。该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析，是科研院校大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。
1、主机
(1)主机采用高钢度门式框架结构，强度高、变形小;
(2)采用高精度滚珠丝杠，传动平稳;
(3)传动部分采用圆弧齿同步带传动，传动过程中双向无间隙;
(4)采用交流伺服电机及驱动系统，确保传动平稳，力矩稳定，具有过流、过压、过载等保护装置;
(5)夹具经特殊设计，夹持牢固，操作方便，无钳口滑移现象;
(6)特殊工艺保证试验机同轴度，很好的了不规则试样对传感器的影响。
2、控制系统
STC8800全数字闭环测控系统具有许多先进的特性和技术创新，主要体现在：
实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制;
数据采集系统由4路高24位A/D转换通道组成。分辨率达1/500000，全程不分档;
选用BB、AD、Xilinx等原装集成器件，全数字化设计;
符合PCI总线标准，微机自动识别和安装，做到“即插即测”;
电子测量系统无电位器等模拟元件，保证互换性，方便维修更换。
主要技术指标
试验主机:
1.大试验力:10KN;20KN;50KN;100KN;200kN:300KN
2.试验机准确度等级:0.5级;
3.试验力测量范围: 0.4%--FS(全程不分档);
4.试验力示值相对误差:优于+0.5%;
5.试验力分辨力:大试验力的1/+500000(全程分辨力不变);
6.变形测量精度: ±0.5%;
7.变形测量范围:0.2%--FS;
8.变形分辨力:大变形量的1/+300000;
9.试验速度连续可调，调节范围:0.005-500mm/min;
10.横梁返回速度不低于500mm/min
11.横梁的移动速度连续任意可调，在试验中可以切换加载速度。
12.位移示值相对误差:示值的+0.5%以内;
13.位移分辨力:0.025um;
14.恒力、恒变形、恒位移控制范围:0.5%--FS;
15.恒力、恒变形、恒位移控制精度:设定值<10%FS时，为设定值的+1%以内;设定值210%FS时，为设定值的±0.1%以内;
16.有效试验空间:600mm;
17.有效试验宽度:560mm;
18.电源:380V+10%，1.5KW.
对开式高温加热炉：
1.高温度:1200℃
2.温度精度:±0.2℃
3.采用高品质304不锈钢
4.炉膛尺寸:φ100x350mm
5.外型尺寸:φ300x450mm
6.加热功率:380V+10%,4KW
