产品简介
板材屈服极限245Mpa
布局形式：卧式
产地：国产
传动方式：机械
辊数：三辊
机床大小：中型
界面语言：中文,英文卷板速度6m/min
控制形式：数控
满载最小直径280mm
上辊直径120mm
售后保修期12个月
下辊直径120mm
销售区域：全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
主电机功率2.2kw
自动化程度：全自动
最大卷板厚度2mm
最大卷板宽度1000mm
作用材质：金属

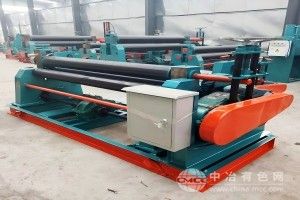

W11-2X1000锥管卷板机该机属于液压型三辊卷板机，用于将钢板卷成圆筒形。上辊可以垂直升降﹑水平移动。预弯通过调节上辊，使上辊相对于下辊非对称位置来实现。滚圆时通过电机、减速机带动两下辊进行。
二、W11-2X1000锥管卷板机产品介绍
该机属于液压型三辊卷板机，用于将钢板卷成圆筒形。
上辊可以垂直升降﹑水平移动。
预弯通过调节上辊，使上辊相对于下辊非对称位置来实现。
滚圆时通过电机、减速机带动两下辊进行。
由于下辊标高不变，所以便于进料和操作。
W11-2X1000锥管卷板机工作原理及结构特征
该机械主要由上辊装置、下辊及水平移动装置、托辊装置、主传动系统、翻倒装置、平衡装置、机架、底盘等部分组成。
3.1、上辊装置
上辊装置由主油缸、上辊轴承座、上辊、调心滚子轴承等组成。
上辊呈鼓形以补偿变形产生的部分挠度。
上辊装置用来提供卷制板材的主加压力。
上辊材质为合金钢42CrMo，调质处理，辊身表面机械强化处理，满负荷工作时，挠度不大于(3.05+鼓性补偿量)mm
3.2、下辊及水平移动装置
下辊装置由下辊、下辊轴承座、下辊输入齿轮、下辊滑动轴承等组成。
下辊为45#钢锻件，调质处理，辊身表面机械强化处理满负荷工作时，挠度不大于4.36mm。
下辊装置为卷制板材提供正反扭矩。
水平移动装置由水平移动电机提供动力，通过蜗轮蜗杆箱、涡轮蜗杆、丝杆丝母机构带动上辊装置的水平移动，实现板材的非对称卷制。
上辊部件水平移动，实现工件的预弯，以及非对称卷制。
3.3、托辊装置
托辊装置由托辊、蜗轮蜗杆机构、斜楔机构等组成。
托辊材质为45钢，调质处理，硬度低于下辊辊子的表面硬度，且表面车削螺旋槽，有效防止了下辊的氧化皮、杂质损坏下辊的工作表面。
托辊共一组四根，根据卷制板材规格的负荷大小，进行上下调节。
3.4、主传动系统
主传动装置由主电机、三角皮带、齿轮减速箱、制动器等组成，输出齿轮驱动两只下辊齿轮。主传动可以正反转，为板材的卷制提供卷制扭矩。
3.5、翻倒装置
翻倒装置由销轴、滑枕、翻倒油缸、支座等组成。
翻倒油缸活塞杆镀铬处理。
翻倒装置的翻倒，便于制品沿辊子轴方向取出。
3.6、平衡装置
平衡装置由两根拉杆和平衡梁组成。
平衡装置在翻倒侧架翻倒后，压住上辊的尾部，保持上辊的平衡。
3.7、机架
机架体为焊接件。用于安装主液压缸，并带动上辊部件作水平移动。
3.8、底盘
底盘为箱式焊接结构，退火处理。用于安装各部件。
