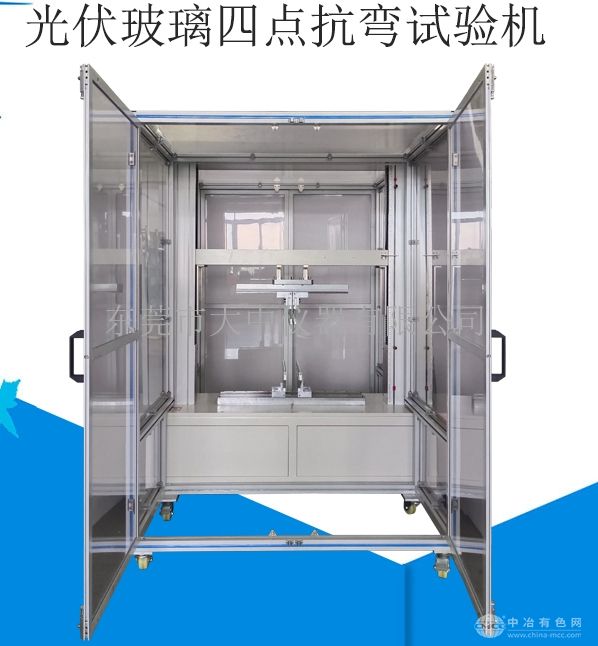

光伏玻璃四点抗弯试验机
简单介绍
本机适合广泛应用于平板电脑，手机镜片、玻璃等产品做抗压,抗弯试验，采用伺服电机，滚珠丝杆，美国原装力值传感器；是相关生产制造企业、大专院校、科研单位、技术监督部门的理想测试设备。配备专用试验控制软件和夹持装置，可对镜片测试其使用性能，根据GB、JIS、ASTM、DM、ISO等标准自动求出*大试验力值（*小力值/平均值）、断裂力值，抗拉压强度、伸长率、剥离强度、剥离力等参数，结果准确、可靠、重复性好。并能进行数据修约（GB8170），打印出Fm、Rm、Rp、ReH、ReL、Re、A、Z、E等力学性能指标和负荷一变形、应力一应变等曲线。配备专用的三点抗压，四点抗压，抗弯曲冶具；是企业、监督机构对相差产品检测和科研院校教学研究的理想设备。
光伏玻璃四点抗弯试验机的详细介绍
控制软件介绍
软件操作系统语言：简体中文/英文。
力值单位：N，KN，Kgf，Lbf，长度单位：mm，cm，in可自由转换
自动归零：计算机接到试验开始指令，测量系统便自动归零；
显示方式：数据和曲线随试验过程动态显示；
结果再现：试验结果可任意存取，可对数据曲线再分析；
结果对比：多个试验特性曲线可用不同颜色迭加、再现、放大、呈现一组试样的分析比较；
紧急停机：设有急停开关，用于紧急状态切断整机电源；
控制方式：
计算机软件设定速度、设定负荷断裂（破裂）、运行时间等多种控制方式
自动判定材料断裂、压溃等并自动停机，可设定自动返回
曲线种类：
荷重-位移，荷重-时间，位移-时间。
应力-应变，应变-时间，应力-时间。
曲线纵横坐标可任意设置。
可提供的测试资料：
力量*大值，力量*小值，断裂值，上下屈服强度、抗拉强度、抗压强度、弹性模量、延伸率、剥离区间*大值、*小值、平均值等。具有过载，过流，过压，欠压，过速，行程等多重保护。l

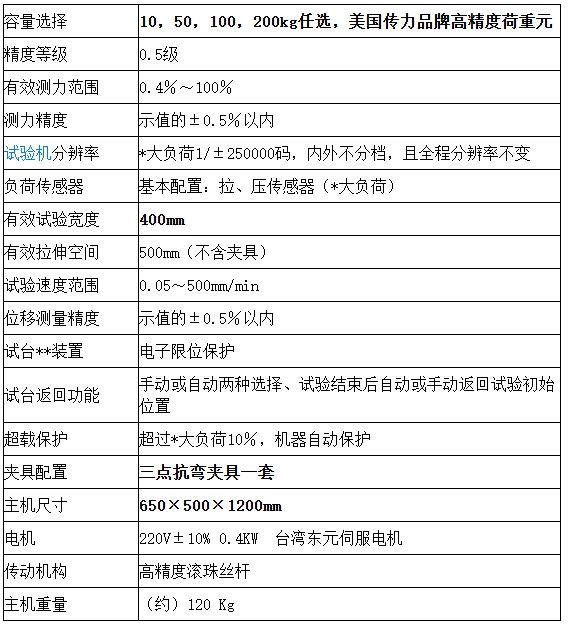

技术参数：
主要功能特性
主控制器采用21世纪*先进的32位ARM处理器, 处理速度达到奔腾级通用计算机的水平,相比传统的8位单片机测控系统整体性能大大提高,运算速度更快,控制精度更高.
数据采集核心器件采用美国*新型超高精度24位AD，采样速率可达2000次/秒,可捕捉到力量的瞬间变化过程,全程不分档分辨力*高达500000分度。并采用**的6点校准技术进一步提高精度，力量测量精度优于国家0.5级(***)标准。
位移编码器计数采用4倍频技术,使位移分辨力提高4倍,*高可达0.0005mm。
脉冲和电压两种输出控制方式，可控制具有脉冲或电压控制接口的任意伺服马达、变频马达或直流马达实现平滑无级调速，另还有上升、下降及停止等开关量信号输出可用于直接驱动外部继电器或电磁阀，可用于控制直流电机或气动、液压等动力装置。
先进的速度、位移、力量三闭环技术，可以实现**的任意波形控制。
丰富的接口扩展能力：多达4路24位模拟量输入，3路16位模拟量输出，3路脉冲输出，3路AB相光电编码器输入，9路开关量输入，8路开关量输出，1路USB接口，1路RS232接口，1路RS485接口，4种LCD接口，1个并口微型打印机接口，1个串口微型打印机接口，1个8×4矩阵键盘接口。
所有输入输出接口均采用高速光电隔离技术，具备强大的抗干扰能力！
★大中采用台湾TBI滚珠丝杠，更好的传递精度
传动效率高滚珠丝杠副的传动效率高达90%～98%，为滑动丝杠副的2～4倍，能高效地将扭力转化为推力。传动灵敏平稳摩擦阻力小、灵敏度好、启动时无颤动、低速时无爬行，可μ级控制微量进给。
定位精度高滚珠丝杠副传动过程中温升小、可预紧消除轴向游隙和初级弹性形变、可对丝杠进行预拉伸以补偿热伸长，故可获得较高的定位精度和重复定位精度。
精度保持性好，滚道形状准确，滚动摩擦磨损极小，具有良好的精度保持性、可靠性和使用寿命。
传动刚度高滚珠丝杠副内外滚道均为偏心转角双圆弧面、在滚道间隙极小的时也能灵活传动。
同步性能好滚珠丝杠副因具有导程精度高、灵敏度好的特点
★大中采用日本多摩川伺服驱动，更好的确保无误
松下交流伺服电机的输出功率一般为0.1-100 W，电源频率分50Hz、400Hz等多种。它的应用很广泛，如用在各种自动控制、自动记录等系统中.
高速高响应速度响应频率高达1kHz；高性能的机械适应性 可接收高达2Mpps的脉冲指令 内置瞬时速度观测器，可快速、高分辨率地检测出电机转速
■超低振动
1) 自适应滤波器，可根据机械共振频率不同而自动调整陷波滤波频率
2) 两个手动陷波滤波器，抑制机械共振
3) 两通道振动抑制滤波器，抑制机械远端振动 地球环境关注对应ROHS指令,采用无
铅化焊
锡.
■小型化设计
1) 通过对驱动器进行*佳热分析实现小型化，与过去相比，体积75%，重量80%
2) 使用薄模具钢板的新冲片工艺，大幅度降低铁损，电机长度缩短(过去的70%) 减少驱动器型号
优点:
良好的速度控制特性，在整个速度区内可实现平滑控制，几乎无振荡;
高效率，90%以上，不发热;高速控制;
高**位置控制;
额定运行区域内，实现恒力矩;低噪音;
没有电刷的磨损，免维护;
不产生磨损颗粒、没有火花，适用于无尘间、易暴环境
★大
精准的加工工艺，确保横梁与轴承、丝杠的配合，缩小加工上带来的误差，进一步的确保精度
机身采用喷塑处理，所配夹具为正规热处理流程，经久耐用，外形正统
整机底箱内传动机构为同步带传动，与摩擦型带传动比较，同步带传动的带轮和传动带之间没有相对滑动，能够保证严格的传动比。但同步带传动对中心距及其尺寸稳定性要求较高。
同步带传动具有带传动、链传动和齿轮传动的优点。同步带传动由于带与带轮是靠啮合传递运动和动力，故带与带轮之间无相对滑动，能保证准确的传动比
全电脑试验机测控系统
本测控系统专为拉力机、压力机、电子万能材料试验机而研制。适用于测定各种材料在拉伸、压缩、弯曲、剪切、撕裂、剥离、穿刺等状态下的力学性能及有关物理参数。可做拉伸、压缩、三点抗弯、四点抗弯、剪切、撕裂、剥离、成品鞋穿刺、纸箱持压、泡棉循环压缩、弹簧拉压及各种动静态循环测试。
