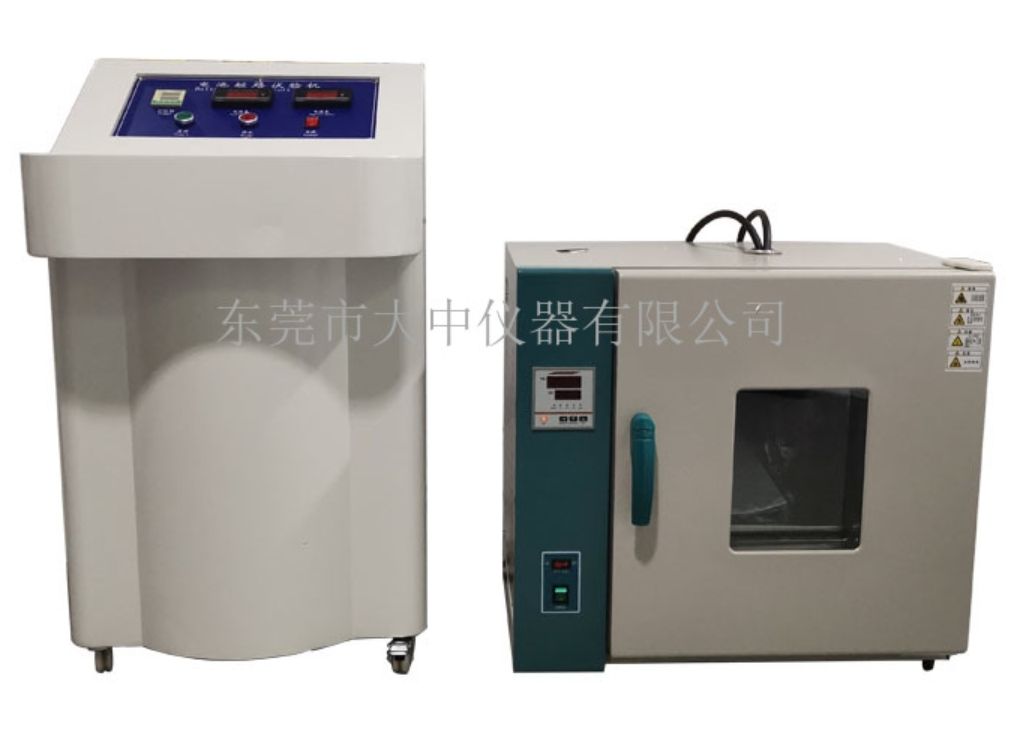

电池短路测试机
产品型号:DZ-506
简单介绍
遥控大电流短路装置综合多种电池短路试验标准要求而设计即满足GB/IEC/EN/UN38.3/UL等标准规范；按标准要求短路装置必须符合内阻范围远小于100mΩ，从而获得试验要求的*大短路电流。
电池短路试验机的详细介绍
一、试验目的：
遥控大电流短路装置综合多种电池短路试验标准要求而设计即满足GB/IEC/EN/UN38.3/UL等标准规范；按标准要求短路装置必须符合内阻范围远小于100mΩ，从而获得试验要求的*大短路电流。
二、设计概述：
遥控大电流短路装置综合多种电池短路试验标准要求而设计；按标准要求短路装置必须符合内阻范围*100mΩ以下，从而获得试验要求的*大短路电流；另外在短路装置的线路设计上也须能够承受大电流的冲击，所以我们将选用工业级直流电磁接触器及全
铜接线柱和内部铜板导流，内置主动式滚珠轴流风机提供有效散热保护，将使大电流短路装置更**，有效减少试验设备的损耗，确保试验数据的准确性。
三、产品特点：
3.1.大电流接触器：
（1）远距离接通与断开直流工作电压至660V；
（2）额定工作电流1000A，装有采用串联磁吹纵隔板陶土灭弧罩灭弧系统；
（3）平面布置整体结构，电磁系统及主触头灭弧系统分别固定在安装底架上，采用棱角转动的拍合式电磁系统及双绕组吸引线圈，在转动棱角上加装压棱装置。主触头由紫铜制成。触点接触电阻低，反应速度快；
（4）接触器动作可靠，**，寿命长，维修保养方便。
3.2.遥控控制器：
（1）长距离无线控制；
（2）工作可靠，稳定，具有自锁和互锁功能，抗干扰能力强，寿命长；
3.3.电压表：
（1）测量电压：0-50V，保证试验精度；
（2）显示精度：F.S±0.2%rdg±1digit；
（3）动作方式：2重积分方式
3.4.电流表：
（1）测量电压：0-1000A和0-100ADC两档；
（2）显示精度：F.S±0.2%rdg±1digit；
（3）动作方式：2重积分方式
3.5.基本配置：
（1）整套电池短路试验仪由大电流直流接触器、遥控控制器、电压表，电流表等组成；
（2）必配的附件、配件、专用工具、备件等。
4.技术指标：
4.1.电池短路技术指标：
（1）型号：DZ
（2）整机尺寸：W600XD600XH970mm
（3）工作电压:交流220V50/60HZ
（4）冲击电压:AC1kv/1.2-50μs（峰值）1min
（5）直流响应时间：≤5μs
（6）*大短路电流：1000A*大允许通过电流4le，5seconds
（7）装置内阻：＜＜100mΩ
（8）遥控距离：无固体阻隔7m
（9）动作时间：吸合时间/释放时间≯30ms
（10）动作特性：冷态吸合电压≯66％Us
冷态释放电压≯30％Us，≮5％Us
（11）机械寿命：30万次
（12）电寿命：阻性负载5万次，感性负载：阻性负载60％le，2万次
4.2.防爆箱技术指标：
（1）型号：DZ
（2）温度范围：20℃~60℃（可调）
（3）温度波动度：±1℃
（4）温度偏差：±2℃
（5）内箱尺寸：W500XD550XH500mm
（6）外箱尺寸：W780XD800XH1250mm
（7）箱体材质：沙面不锈钢
（8）电源：AC220V50HZ
（9）总功率：1.0KW
