产品简介
产地：国产
刀库类型：无,可选配
刀库容量：24把
定位精度X轴:±0.015mm,Y轴:±0.015mm,Z轴:±0.015mm
工作台T型槽9-22 X 160
工作台尺寸1700 X 2700mm
工作台数量：单工作台
工作台最大承重：6000kg
换刀方式：机械手换刀
加工材质：硬金属,软金属,合金,钢结构,磁性材料,石墨,其他
加工用途：车,铣,钻,攻,镗,铰,锪,磨,刨,淬火,其他
界面语言：中文,英文
类型：定梁式
联动轴数：三轴联动
龙门宽度：1900mm
售后保修期：24个月
数控系统：可选配,三菱/MITSUBISHI,发那科/FANUC,华中/HNC
销售区域：全国,华东,华南,华北,华中,东北,西南,西北
重复定位精度X轴:±0.01mm,Y轴:±0.01mm,Z轴:±0.008mm
轴数：三轴
主轴电机功率22kw
主轴转速6000r/min
主轴锥孔：BT50
最大行程X轴:2800mm,Y轴:1900mm,Z轴:1000mm

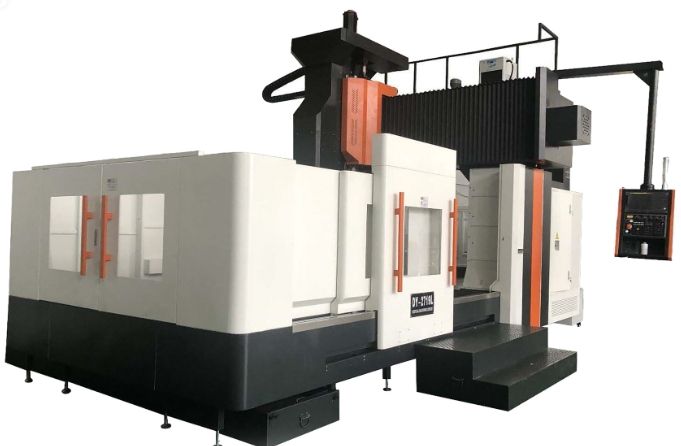

定梁式龙门加工中心机床 DY-2719L是一款一体式门梁结构整合横梁及立柱，有效提高结构刚性的铣削能力。
机械主要铸件，通过时效振动监测，有效消除结构能力，提升机床稳定性及定位精度。所有原件均采用中国台湾*配件。
龙门加工中心标配无刀库，如需刀库需另声明。
适合行业：模具加工、汽车配件、航太工程工件、机械原组件加工、检具加工、大型模板等重型金属加工行业。
详情介绍
定梁式龙门加工中心机床DY-2719L参数
项目主要参数
目录名称单位数值
加工范围X轴行程mm2800
Y轴行程mm1900
Z轴行程mm1000
龙门跨距mm1900
主轴鼻端至工作台距离mm230-1230
工作台工作台面积mm1700 X 2700
大承重T6
T型槽数量NO.9
T型槽间距/尺寸mm22 X 160
主轴规格主轴传动方式
皮带
主轴电机功率KW22
主轴电机扭矩N.m140/305
主轴转速rpm6000
主轴电机锥度及规格BT50-200
拉钉规格BT50
进给速率X/Y/Z快速移动m/min12/20/15
X/Y/Z切削速率m/min12/12/10
刀库
(选配)刀库容量NO.24T
刀库类型
机械库
道具大直径(相邻*)Φ110(Φ200)
*大长度mm300
道具大重量Kg20
标配无刀库(可选配)
定位精度(执行标准GB/T 18400.4-2010 )X轴mm0.015
Y轴mm0.015
Z轴mm0.015
重复定位(执行标准GB/T 18400.4-2010X轴mm0.01
Y轴mm0.01
Z轴mm0.008
数控系统FANUC
总功率Kw45
定梁式龙门加工中心机床DY-2719L配置
序号名称序号名称
1控制系统：FANUC Oi-MF12螺杆、链式排泄组合排屑机
2高刚性1：1同步齿轮传动13机床全防护
3主轴恒温冷却系统14三色灯、照明灯
4Z轴液压平衡系统15标准随机附件及相关文件
5气动、液压、集中润滑系统16工具箱
6电器柜冷却系统17整机激光干涉仪测试
7X轴电机α电机(可选配)18X轴丝杆
8Y轴电机α电机(可选配)19Y轴丝杆
9Z轴电机α电机(可选配)20Z轴丝杆
10主轴电机 α电机 22kw21主轴规格BT50-6000
11X/Y轴导轨45mm重载型滚柱直线导轨22Z轴硬质贴塑导轨
