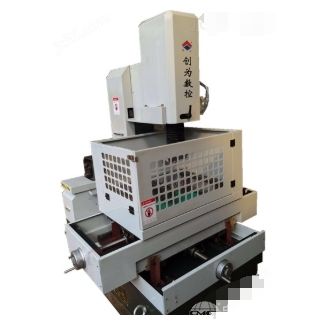

线切割中走丝机床厂家工作台传动结构特性：
线性导轨、精滚珠丝杠和精齿轮箱组合理安装在一个基体的基准面上-确保线性导轨的直线度、平行度和滚珠丝杠的上母线、侧母线的平行度。
线性导轨上滑块付的中心跨度合理分布在拖板、支撑面的中心和重心的对称点上-确保工作台动静负载均分在滑块上，提升精度稳定性。
线切割中走丝机床主要结构和性能：
机床床身:采用T型复式箱体整体结构;主承载结构支撑筋连接拖板、线架、运丝基准面，构成多组合T型线、面、体的稳定整体,消失模铸造-确保整体机身的刚性稳定性，基准面的平面度在动静态中的精度得到保证，提高了机身承载面的载荷重量。
工作台拖板部分：拖板采用凹凸实体、米字型加强筋结构，金属模鋳造-组织结构稳定、不易产生形状误差(变形)。滚珠丝杠和线性导轨设计安装在同一个基体的基准面上-提高装配位置精度、消除装配误差(装配两个基体拖板基准面的形位公差精度很难保证)。
线架部分：立柱应用C型箱体结构。C型立柱的上部(上线架)和下线架体相对成为固定式线架-刚性强不容易产生共振现象;排丝轮组件的数值压簧机构-确保钼丝的衡张力;方形导杆升降机构中应用齿轮、螺纹二次变速、变向和V型导向、V型滑块紧定锁紧-可靠方便的调整切割高度(电动);上喷水装置由喷水板、挡丝器、挡水海绵组成，连接在方形导杆下方-稳定钼丝的颤动、辅助上喷水板的冷却液*喷注在加工部位。
线切割中走丝机床参数：
1、工作台台面尺寸： 610×360mm
2、X/Y轴行程： 400×320mm
3、Z轴行程： 300mm
4、U/V轴行程： 35×35mm
切割锥度： ±3°/100mm
5、X/Y轴滚珠丝杠(精密)：直径32mm螺距4mm(HIWIN滚珠丝杆)
6、X/Y轴导轨(精密)： 直线导轨(HIWIN线性滑轨)
7、加工精度： 按GB/T 7926-2005标准
8、走丝速度： 0-11 m/s(变频调速)
9、zui大加工速度： 100mmxmm/min(Gr12-60mm厚度)
10、机床外形尺寸： 1600×1320×1840
11、 机床重量： 3100kg
12、台面zui大承重： 500kg
13、zui大工件尺寸： 610×360×350
14、动力系统标准配置： 380V±10%/50HZ
15、输入功率： 2KW
16、zui大加工电流： 6A
17、显示器： 15”彩色液晶显示器
18、可编程轴： X/Y/U/V四轴(四联动)
19、编程方式： CAD/CAM/ISO
线切割中走丝机床主要配套件及生产厂家
序号配套件名称生产厂家
1工作台滚珠丝杠(材质GCr15)启东东来滚珠丝杠
2主导轮无锡协业机械厂
3直线导轨中国台湾上银
4工作台滚珠丝杆轴承D246205/P5(配对供应)
运丝轴承D246202/P5、导轮轴承D24/P5哈尔滨轴承厂
日本NACHI、IJK
5交流接触器3TB4044-9A110V中国正泰
6中间继电器3TH8262 110V 50HZ中国正泰
7变频器FSCOS01!-ok75-1p220博世力士乐电子公司
8步进电机90BF006常州松亚
9同步带浙江余姚
