详情介绍

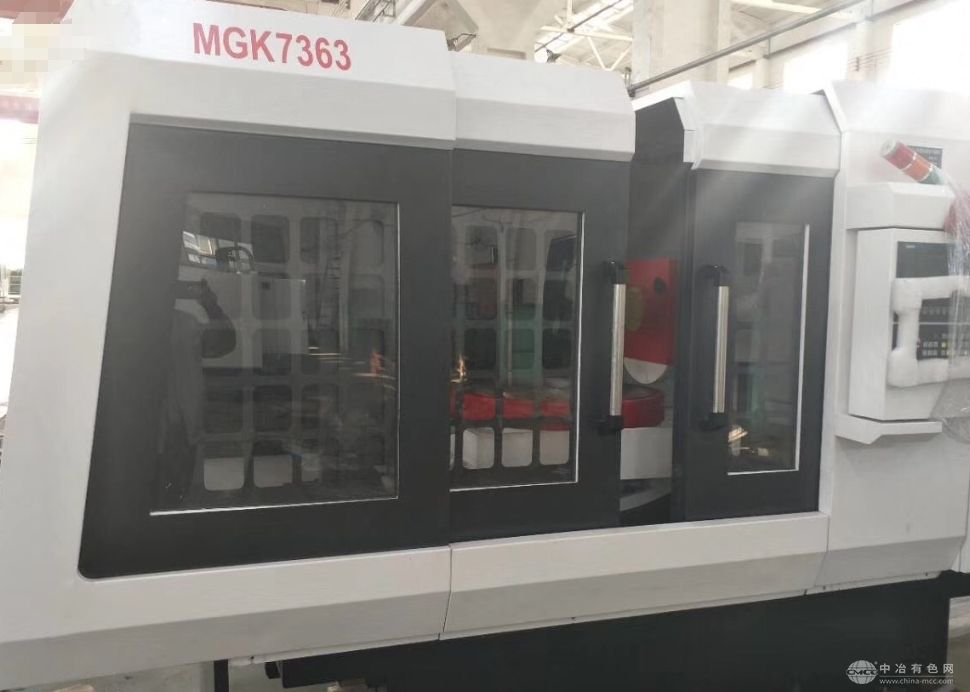

MGK7363型数控高精度卧轴圆台平面磨床，机床床身、立柱等主要支承件均采用高强度的优质铸铁件结构并经热处理和振动时效两次去应力处理，设备具有良好的刚性和精度保持性能，具有足够的静态、动态刚度。
机床总体设计结构布局型式采用磨头沿立柱导轨做垂直升降运动，工作台旋转，拖板往复移动的布局型式，结构紧凑、精度稳定、操作方便。采用砂轮周边磨削工件两平面的平面平行度与工件表面粗糙度要求较高的平面，由于工作台能绕水平轴回转倾斜(±10°)故又能磨削内外锥形表面。
本产品适用于磨削环形金属零件、阀片、锯片、铣刀等工具制造和机械制造精密零件加工等。机床立柱与床身上分别装有极限位置开关和零位开关，保证砂轮磨头及工作台能在安全有效区间内移动。并在数控系统中设定机床的软限位保证机床的正常的加工范围，并且有效的预防由于人为因素造成的误操作而机床机械造成损坏。
MGK7363型数控高精度卧轴圆台平面磨床主要技术参数：
最大磨削尺寸(直径×高)mm630×260 (平面)
630×240 (锥面)
工作台最大倾斜角±10°
电磁工作台形式梅花型(密极)或同心圆
工作台旋转速度(变频调速)20-180r/min
工作台拖板纵向往复速度0.05-2m/min
工作台拖板形式圆弧导轨
工作台移动最小近给量0.001mm、
工作台拖板纵向往复最大移动量400mm
磨头主轴转速 1440r/min
磨头最大垂直移动距离535mm
磨头垂直快速升降速度300mm/min
磨头最小近給量0.001mm
手轮进给倍率×1 ×10 ×100
磨头主轴中心线至台面的距离最大 450mm 最小125mm
砂轮尺寸(外径×宽×内径)400×40×127mm
磨头电机功率7.5KW
工作台旋转电机功率2.2kw
磨头升降交流伺服电机功率8Nm
工作台纵向往复交流伺服电机功率16Nm
冷却水泵电机功率0.12kw 1450r/min
润滑泵功率0.75kw 1390r/min
工作台承重200 kg
