工作原理

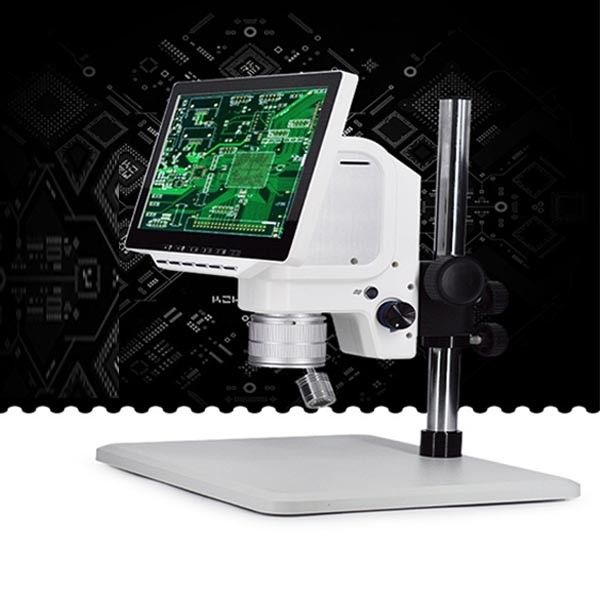

DTX45采用模块化光学系统，核心由高倍物镜、高分辨率CMOS传感器及智能图像处理单元构成。光源发出的光线经物镜聚焦后投射至样品表面，反射光携带微观结构信息，通过传感器转化为数字信号，再由内置算法进行实时解析。设备支持明场/暗场双模式照明，配合LED冷光源与科勒照明系统，确保光线均匀分布，消除反光干扰。其创新点在于集成多参数测量模块：通过图像识别技术自动提取边缘轮廓，结合几何算法计算长度、角度等参数，误差控制在±0.5μm以内，支持实时标注与数据导出。
应用范围
该设备覆盖精密制造全流程检测：在电子工业中，可分析PCB板焊点间距、芯片引脚角度及屏幕像素排列密度；在机械加工领域，支持齿轮模数测量、螺纹螺距校验及模具表面粗糙度评估；此外，还可用于生物样本尺寸分析、材料裂纹扩展角度追踪及文物修复微痕记录，兼容ISO、ASTM等国际标准，满足研发、生产与质检多场景需求。
技术参数
光学系统：无限远色差校正，支持明场/暗场观察
放大倍数：10X-500X连续可调（配备2X/5X/10X/20X物镜）
传感器：500万像素CMOS，帧率30fps
测量精度：长度±0.5μm，角度±0.05°
照明系统：LED冷光源，亮度0-100%无级调节
接口：HDMI/USB 3.0双输出，支持4K显示屏实时显示
产品特点
多参数同步分析：单次检测可同时输出长度、角度、面积等10余项参数，支持自定义测量模板与批量数据处理。
高精度成像：0.3μm分辨率可清晰分辨微米级结构，配合动态聚焦补偿技术，确保图像边缘与中心清晰度一致。
智能操作界面：10英寸触控屏集成测量软件，支持手势缩放、图像标注及报告生成，操作流程简化50%。
稳定可靠设计：全金属机身抗振动干扰，IP54防护等级适应恶劣工况，LED光源寿命≥50,000小时，降低维护成本。
