产品简介
产地：进口
刀库类型：圆盘式刀库
工作台数量：单工作台
换刀方式：机械手换刀
加工材质：硬金属,软金属,合金,钢结构,磁性材料,石墨,其他
加工用途：车,铣,钻,攻,镗,铰,锪,磨,刨,淬火,其他
界面语言：中文,英文
类型：定梁式
联动轴数：五轴联动
数控系统：西门子/SIEMENS,海德汉/HEIDENHAIN
销售区域：全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
轴数：五轴

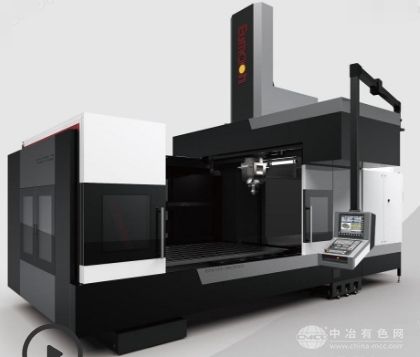

高速五轴加工中心-六轴五联动铣车复合
更适合航太及一般金属零件加工，能做到一次装夹，完成零件的粗、精铣削加工，并同时完成镗孔、鑽孔、铰孔、攻丝等工作。选配齿轮五轴头主轴大扭矩4000rpm/1200Nm。选配六轴五联动铣车复合
产品介绍
高速五轴加工中心-六轴五联动铣车复合
高精度、高效率及高马力的机械特性融合而成，搭配A/C两轴联动头，在加工模具複杂叶片金属零件的方面的能力，能完成各种加工方式的加工，并提供粗加工的强劲切削力，也能实现精加工的品质。更适合航太及一般零件加工，能做到一次装夹，完成零件的粗、精铣削加工，并同时完成镗孔、鑽孔、铰孔、攻丝等工作。
可搭配嵌入式圆形涡轮工作台或外置式或单独圆工作台，
可选配力矩工作台，与五轴头搭配实现铣车复合功能。
高速五轴加工中心-六轴五联动铣车复合参数:
型号 5X系列单位2017/30172021/3021/4021/50213025/4025/5025/60254030/5030/60304035/5035/6035
行程：
X轴mm2200/3200、2200/3200/4200/5200、2200/3200/4200/5200/6200、4200/5200/6200、4200/5200/6200
Y轴mm1750、2200、2600、3100、3600
Z轴mm700 ( 900, 1100, 1300 )
距离：
门宽mm17502130253030303530
主轴鼻端到工作台mm标准长鼻端主轴130-1230(130-1430)
选配短鼻端主轴240-1140(/240-1340/240-1540)
工作台到地面距离mm915
工作台：
工作台尺寸mm2000/3000x1600、2000/3000/4000/5000x1700、3000/4000/5000/6000x2100、4000/5000/6000x2600、4000/5000/6000x3100
T型槽mm22 x 9 x 18022 x 7 x 22022 x 9 x 22022 x 12 x 22022 x 14 x 220
大荷载重Kgs6000/8000、8000/11000/13000/15000、14000/16000/18000/20000、20000/21000/23000、24000/25000/28000
主轴&滑枕：
传动方式TYPE内藏式电主轴
锥度/刀柄
HSK-A63(HSK-A100)
主轴头C.A轴旋转角度度数±360 / ±110
转速rpm18000(8000/10000/12000/15000/24000)
滑枕尺寸mm420x420
滑枕承受面TYPE硬轨8面拘束(4条滚柱线轨)
HEIDENHAIN / SIEMENSKW21/27(转速/功率/扭矩搭配不同)
扭矩Nm100/130(转速/功率/扭矩搭配不同)
进给率 X/Y/Z：
进给速度mm/min1-20000
快移速度m/min15/15/10(15)10(12)/10(12)/10(12)
小输入单位mm0.001
刀库(选配)：
数量Pcs24/40/60/120/180
大尺寸(直径/长度)mmΦ110/350L(Φ220)
大重量kgs15
换刀时间-刀对刀sec8
冷却与润滑油箱容量：
冷却液箱容量L26
油压箱容量L120
润滑油箱容量L6
切削液容量L600、800、800、980、1080
精度:(VDI 3441 标准)
定位精度mm0.0080.0150.02
重複定位精度mm0.0060.010.015
循圆mm0.02/φ300mm
B/C 轴定位精度″±5 / ±2
其他：
所需电力KVA60
所需气压Kg/cm²5
机台淨重Kgs22000/2600、24000/2800/35000/44000、30000/38000/49000、42000/53000/70000、44000/56000/75000
