产品简介
产地：进口
销售区域：全国

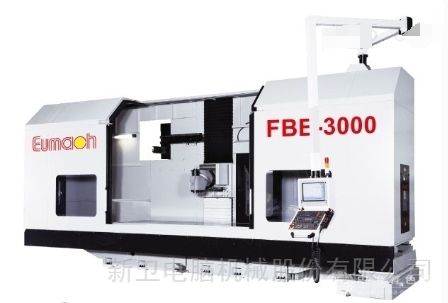

卧式滑枕式铣五面体加工中心;方滑枕式床身
三轴方轨150mm宽度;螺杆C3级0.008&;φ50(63/80)/50/50X10mm;
模块化组合搭配各种角度头与长方形/正方形工作台;
适用于大型金属模具、锻模和重量达8000公斤
产品介绍
卧式滑枕式铣五面体加工中心技术参数：
卧式滑枕式铣五面体加工中心：
机型单位FBE-1500FBE-2000、FBE-2600、FBE-3000、FBE-4000
工作台
长度MM1600、2200、2700、3100、4100
宽度MM1050、1050(1200)
T型槽MM22H8x7
主轴到工作台距离MM860(950)
工作台荷重KG3000、5000、6000、8000、9000
行程
X轴MM1500、2000、2600、3000、4000
Y轴MM1000(1250线轨)
Z轴MM950(1500)
主轴(含手动万向头)
主轴锥度ISOBT#50
主轴转速(ZF齿轮传动)RPM3500(5000)
主轴马达KW15/18.5(22/26)
扭矩Nm650(1064)
三轴进给
切削速率MM/MIN1-5000
快速移动M/MIN10(15)
最小设定单位MM0.001
自动换刀机构(OPT选配)
刀库形式
刀臂式
刀库容量PCS32(40/60/90)
最大刀径/刀长x重量MM/KG250/300/15
刀对刀换刀时间SEC3.5
三轴螺杆
直径x螺距MM50/50/50x1050/50/50x1063/50/50x1063/50/50x1080/50/50x10
精度MMC3/0.008
精度
定位精度MMVDI 3441 0.014
重複定位精度MMVDI 3441 0.010
其他
机械重量KG11000、14000、15000、18000、24000
电力需求KVA30、35、40
空压压力KG/CM²7
标准配备
1、全封闭式防护罩
2、可程式切削冷却装置
3、自动润滑装置
4、主轴吹气装置
5、RS-232 介面
6、润滑液、切削液及气压力不足警示装置
7、电器箱热交换器装置
8、手动脉衝发生器
9、工作照明灯
10、机械异常状况指示灯
11、暂停与工作完成指示灯
12、基本工具箱
13、水准调整螺栓及基础垫块
14、自动电源切断M30
15、主轴油温冷却装置
16. 控制器FANUC 0I MF
17. VAR3西班牙手动万能头BT50/3500RPM
18. 三轴光栅尺
选配
1. 刀臂式刀库卧式换刀 24/32/40/60
2. VAR3西班牙手动万能头BT50/3500RPM
3. VH-2美资自动旋转立卧万能头BT50/3500RPM
4. VH-2.5西班牙自动分度万能头BT50/3500RPM
5. VH-1西班牙自动分度万能头BT50/3500RPM(控制器SIEMENS 840D / HEIDENHAIN 640)
6. VH-90-美资直角铣头BT50/3500RPM
7. F58-2.5-美资万能铣头BT50/3500RPM
8. 立式换刀24/32需搭配万能头
9. 三轴光栅尺
