产品介绍

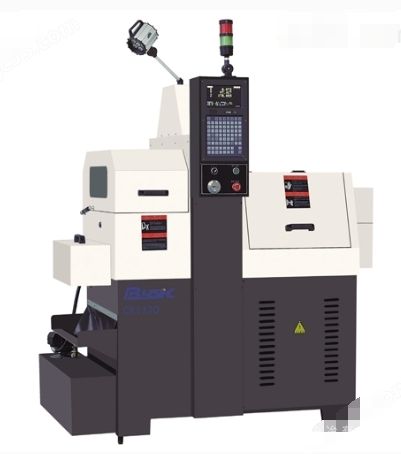

CK1120C五轴驱动走心机具有X,Y,Z,C,B共5个控制轴，刀 具排布采用两轴控制(X,Y)的排刀式控制，结构简单，换刀快捷，可靠性*，配备3轴钻孔加工功能，可以完成零件轴端的钻孔及攻丝，镗孔等的加工，机床侧面3轴侧动力*具功能，可以完成各种轴类的精密钻，铣，镗等侧加工。
CK1120C五轴驱动走心机本身可以实现导套互换，可进行导套及无导套加工，可以选配高速精密的同步导套，可以完成对细长金属轴类，不锈钢等材料的高品位，高要求金属零件大批量，精密高速切削加工，数控走心机的送料部分可以配置多种规格的送料器，接料部分可安装短件接料器及长件接料器以实现一人操作、看护多台机床的“一人多机”加工模式，为工厂节省人力资源。
CK1120C适合用于航空、航天、军工、汽车、摩托车、通讯、制冷、光学、家电、微特电子、电子、钟表等行业的各种高精度、多批量、外形复杂的、“长径比”较大的“细长轴类”零件以及“细小”金属零件的大批量、多品种、高精度的的精密复合加工任务。
CK1120C的技术参数：
技术名称技术参数技术名称技术参数
电源额定电压：3相交流电、380V数控系统型号YZ-120
电源额定频率：50Hz可控制轴数3轴(X、Y、Z轴)
zui大输入功率：10KW可联动轴数2轴(X、Z轴)
X轴zui大行程：80mm(直径量70mm)zui小设定单位0.001mm
Z轴zui大行程：250mmzui小移动单位0.0005mm(X轴)
zui大工件车削直径：20mm 0.001mm(Y、Z轴)
zui大空载移动速度：8000mm/min(X轴)zui大编程尺寸±9999.999mm
8000mm/min(Y轴)zui大移动速度16000mm/min(X轴)
10000mm/min(Z轴) 12000mm/min(Y轴)
zui大加工速度：4000mm/min 16000mm/min(Z轴)
加工螺纹导程：0.1~20mm切削速度1~4000mm/min
主轴电机功率：2.2KW加工程序容量256KB
主轴电机转速：0~2800转/分可存储程序数128个
主轴转速：0~6000转/分液晶显示器320×240点阵液晶模块
输入压缩空气气压：0.4~0.6 MPa
