产品简介
安装形式：落地式
产地：国产
刀架/刀塔排刀架工件
最大加工长度200mm
工件最大加工直径32mm
机床大小：小型
控制形式：数控
联动轴数：两轴联动
轴数：双轴
自动化程度：全自动
产品介绍

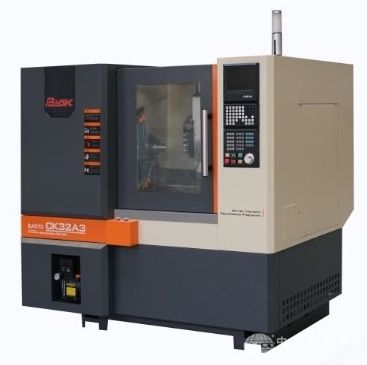

CK32A3平床身数控排刀车床，在其基础上可根据金属零件不同的生产需求。选择配置成车铣复合车床和双主轴数控排刀车床，其结构形式是在拖板上增加一个Y轴及侧铣动力刀头或端面动力头，可满足车削、铣削复合化加工需求。
另可在小拖板上增加一个副主轴，并在机床主轴箱侧面固定一个Y轴、副轴刀座及切断刀座，可实现工序的自动交换及二道工序加工，配备自动送料机更可以实现全自动加工。既保持了排刀车床刚性好、切削精度高的特点，又解决了工件一次装夹下的二道工序加工问题。
CK32A3多功能车铣复合车床
动力头刀具(选配) ER20
动力头伺服电机功率 0.75kw
●精密C轴分度，动力头满足车削、铣削复合化加工的需求。
●高性价比及完善的售后服务。
CK32A3-S多功能车铣复合车床
端面动力头刀具 4把 ER16
侧面动力头刀具 4把 ER16
动力头伺服电机功率 2KW
●单元式主轴结构，转动更平稳。
●标准A2-4主轴鼻端，可用于弹簧夹头或液压卡盘。
●燕尾加T型槽压刀前后左右移动，排刀更灵活。
CK32A3-B多功能车铣复合车床
副主轴通孔直径 20mm
副主轴伺服电机功率 2kw
副主轴最高转速 4000r/min
●主轴与副轴高速旋转同步对接，解决了工作在一次装夹下的而道工序加工问题。
●在主轴箱侧面增加一个副轴刀座和切断刀座。
●配备自动送料机可实现全自动加工，节省人工。
机床参数
电源电源额定电压三相交流380V冷却系统切削油用电机功率0.18kW
电源额定频率50HZ冷却箱容量150L
总输入功率7.5kW润滑系统马达功率25W
数控系统BYSKYZ180容量2L
最小设定单位0.001mm排刀系统T型槽¨20*20(4把)T型槽Φ20(2把)
X轴脉冲当量0.0005mm液压系统液压马达功率0.75kW
油压压力3.0Mpa
Z轴脉冲当量0.001mm机床尺寸长*宽*高1780*1480*1860
最大编程尺寸±9999.999机床重量1990kg
切削速度1--4000mm/min可选配置
X轴快速进给速度20000mm/min
副主轴和副刀架
Z轴快速进给速度20000mm/min主轴最大夹紧直径Φ25mm
主轴最大棒料直径Φ32mm主轴通孔直径Φ26mm
主轴通孔直径Φ33mm主轴转速0-4000r/min
最大旋转直径Φ400mm主轴马达功率2kW
主轴中心离地面高度1000mm行程副刀架行程90mm
主轴转速0-4000r/min副刀架伺服马达功率0.75kW
主轴马达功率4kW/5kW滑轨形式直线滑轨
行程X轴行程600mm(直径量)Y轴多功能动力头刀座
动力头端面4把
Z轴行程300mm侧面4把
X轴伺服马达功率1.3KW功率2kW
转速4000r/min
Z轴伺服马达功率1.3KW夹头ER16
滑轨形式直线导轨排刀刀具16*16方刀+∮20孔刀5把+4把
机床配置
名称型号/规格厂家
系统BYSK180系统自制
主轴32主轴单元自制
主轴电机选配
X轴电机1.3KW绝对值伺服电机汇川+总线
Z轴电机1.3KW绝对值伺服电机汇川+总线
X轴丝杆537*2510中国台湾合资
Z轴丝杆670*3210中国台湾合资
X轴导轨HGH30中国台湾品牌
Z轴导轨HGH30中国台湾品牌
