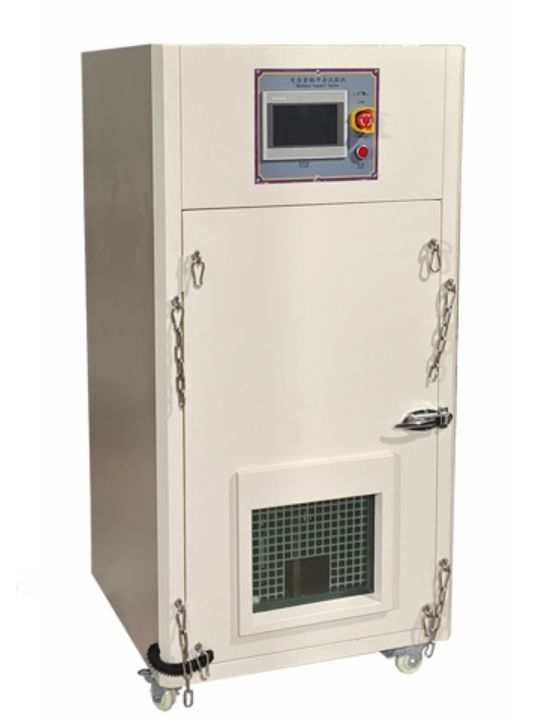

一、产品名称：重物冲击试验机
二、产品型号：GX-5066-L300
三、用途： 该设备适用于单体圆柱
锂离子电池 18650/21700（或电池组）在遭受不同质量重物从不同高度通过自由落体冲击在电池（或电池组）上，导致电池内部短路的破坏性实验， 通过观察测试结果确定电池安全性能。
四、产品参数：
1.落球重量：9.1kg±0.1 kg；
2.高度误差：±2mm；
3.显示精确：0.1mm；
4.冲击方式：自由落体冲击，将落球提升到一定高度后释放，落球在垂直方向自由落下，不倾斜不摇晃；
5.测试模式：单次测试；
6.冲击模式：自动回位，自动抓锤；
7.升降方式：电动升降；
8.横 杠：直径为φ15.8mm±0.1mm ，材质：SUS#316不锈钢棒， 垂直横放在电池中部，重物砸落在钢棒上，钢棒保持与方电 池的底面平行。配2根钢柱棒；
9.冲击高度：0~700mm可调(保证重物在垂直方向自 由落体，不倾斜、不摇晃)；
10.测试位置尺寸：长300*宽300*厚30mm (测试台面需与设备主体底部锁紧）；
11.设备体积：宽780*深780*高1530mm；
12.箱内接线：所有在内箱的线都配耐高温、阻燃材质的线材；
13. 排烟系统：1.设备配置1个烟雾感应器，当箱内产生烟雾时迅速声光报警，并可触发排风系统将烟雾排出。
2.设备背部装有排风扇并预留直径100mm排风管接口，测试过程中产生的废气可通过的排风扇及排风管道外接至实验室排风机。
14.测试孔：箱体右侧开1个φ50mm测试孔，并附有不锈钢孔盖，不用时可覆盖，便于测试连接线通过；
15.泄压装置：设备背部配置1个尺寸为300mm*300mm泄压门，卸压门冲开后系统提示，不复位无法启动运行工作。泄压门内箱一侧需安装防护钢网，防止泄压时样品从泄压口冲出。
16.防爆箱门：单开门，双层门，门内部加焊加强筋使门更加牢固，增加强度；
17.试验箱门链条：箱门加装防爆牵引铰链4条，直径为8mm，防止在试验时一旦发生电池起火或爆炸等实验中电池测试异常情况下爆炸弹开箱门，保护测试人员人身安全和不对试验环境造成危害；
18.观察窗：1.观察窗位于箱门正面，尺寸300mm*300mm，结构为三层防爆设计（两层防爆钢化玻璃+内层防抛射物网罩），钢化玻璃厚度20mm；双层防爆钢化玻璃间加装方形防抛射网罩，防抛射网罩全面包裹视窗上的钢化玻璃。在防护的同时，可观察内部测试情形。
2.观察窗配置有1组防爆照明灯，可通过手动开启。
19.关门保护：
箱门开启时，设备无法启动运行，箱门关闭状态下设备方可启动运行。
20.内箱材质：
SUS#304不锈钢板，厚度1mm，补强与外箱总厚度为80mm；
21.外箱材质：A3冷轧板烤漆处理，厚度1.5mm；
22.测试垫座钢板：厚度30mm, 确保能够承受长期多次的冲击测试而不变形，不发生凹陷；
23.底板补强：厚度20mm；
24.箱体底部支撑：底部采用整体实心钢板与测试垫座结合， 一直到设备外箱底部的接触面，保证全部都是实心钢板接触，保证测试强度；
25.安全保护装置：1.安全挂钩，位于横梁中部，在突然断电时起到保护作用，在测试保证不会因为断电的原因对测试人员造成伤害；
2.机械式安全防呆措施：可避免使用者误操作或因突然断电冲击球自由落下，无论落球在哪个位置，保证断电不落下，防止机器或人身受到伤害，起到有效的安全防护作用；
26.控制方式：PLC 触摸屏控制和远程遥控器控制；
27.控制线长：按场地需求配置，遥控距离≥10米；
28.显示方式：PLC触摸屏显示测试参数；
29.储存功能：数据可通过 U 盘导出数据，并可储存 90 天；可导出时间、 日期、试验高度等详细测试数据；
30.使用电源：AC220V/50HZ/5A；
31.设备功率：2kW；
32.设备重量：约200kg；
33.急停开关：设备面板上配置1个带防护罩急停开关。
34.通讯接口：USB 接口，可以插U 盘下载曲线、历史数据。
