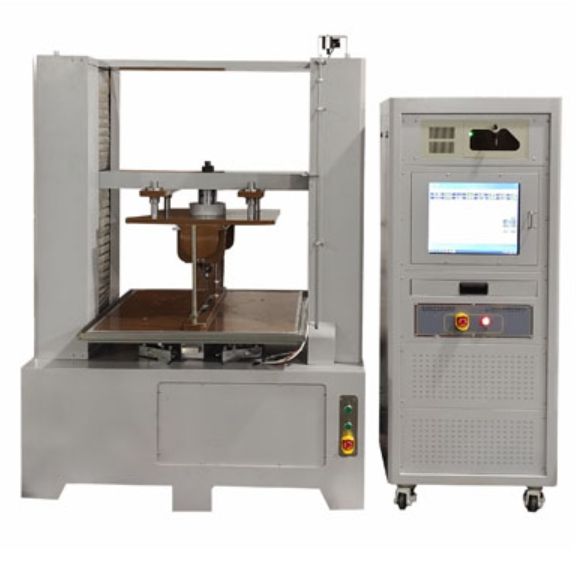

电池挤压针刺试验机（开放式）
一、产品名称： 电池挤压针刺试验机（开放式）
二、产品型号：GX-5067-BSM10T
三、用途：用于在一定温度条件下模拟各类电池在使用，运输，存储以及在处理家庭废物时，电池遭受挤压（如压实垃圾）的情形，并判断电池的安全性能。电池以无解体，无破裂，不起火为合格。
四、产品参数：
1) 传动方式 ：伺服电机驱动
2) 设备型式: 立式
3) 挤压方向:
a) 对于圆柱形电池，挤压电池的纵轴应与挤压装置的两平板平行；
b) 对于方形和软包电池，只对电池的宽面进行挤压；
c) 对于硬币式或纽扣式电池，采用电池上下两平面与平板平行的方式进行挤压。
4) 1个样品只做一次挤压试验。
5) 电池挤压头（板）：
4.1 标准圆形挤压板， 易装卸更换（Ø20cm）；
4.2 R=75 波形挤压板，L=500mm ；
4.3 应力挤压头：R=75mm 。
6) 挤压程度：按规定的方法准备后，将电池组放置在一侧是平板，一侧是异形板的中间，异形板的压头垂直于电池组中单体排列方向。
a）异形板的半圆柱形挤压头的半径为75mm，半圆柱体的长度大于被挤压电池的尺寸，但不超过1 m；
b）挤压速度为（5±1）mm/s，当挤压至电池组原尺寸的70%，或挤压力达到30kN时保持5min，之后下载挤压力，观察其外观1h；
c）每个电池组只接受一次挤压。
7) 挤压针刺压力范围：2kN ~100kN
8) 压力控制精度：±0.5%F.S
9) 压力显示精度：0.01N， 传感器分辨率：1/100,000
10) 力量显示：高精度压力传感并通过电脑屏幕显示
11) 控制方式：电脑控制
12) 单位转换：kg, N, lb
13) 位移分解度： 0.05 mm
14) 数据采样频率：100次/秒，可实时记录测试过程中的力、位移、压力、温度等数据
15) 有效测试空间： 800*800*500mm（宽*深*高）
16) 针刺速度：0.01mm/s~30mm/s可调
17) 速度精度：±0.01mm/s
18) 机台挤压行程：500mm
19) 机台针刺行程：400mm
20) 延时功能：0-9999 (H/M/S可任意设定及调整测试时间 )
21) 电压范围：0-100V DC
22) 电压通道数：1通道
23) 电压采集精度：0.3%FSR，
24) 电压分辨率≤0.01V
25) 电压范围：0-10V DC
26) 电压通道数：1通道
27) 电压采集精度：0.1%FSR
28) 电压分辨率≤0.01V
29) 电压采样频率：1~100Hz可调
30) 温度采集范围：0~+1200℃
31) 采集通道数：2通道
32) 温度采集精度：±1.5℃，
33) 温度分辨率0.1℃
34) 温度采样频率：1~100Hz可调
35) 机台重量：约1200kg
36) 机台尺寸：约1340×860×1870mm(宽×深×高)
37) 控制器尺寸：660*530*1600 mm(宽×深×高)
38) 使用电源：AC380V， 50~60HZ，10A
39) 设备功率：7.5KW
