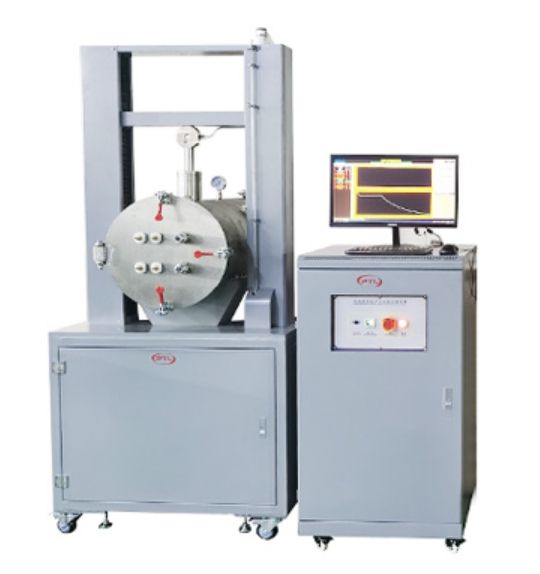

GX-3020-400 电池热失控产气分析实验装置
一、产品名称：电池热失控产气分析实验装置
二、产品型号：GX-3020-400
三、产品用途：
电芯热产气分析实验装置是模拟对电池壳壁加热的方式，对蓄电池进行热传导，作为放热的方式，设备通过大功率高温线与发热板结合的方式，对不同类型的电池，如圆柱形电池，方形电池进行热传导。在热传导的同时采集电池表面的温度变化数据，以温度和电压的变化值作为判定热失控的条件。
四、产品参数：
（一）触发方式：加热触发
加热通道：
1通道,加热片、加丝各使用一个加热通道,加热输出电压可调
加热方式：
发热片加热适用于电芯产气装置
发热介质：
发热片
加热温度范围：
常温+10℃~ 400℃
伴升温速率：
25℃/MIN
加热功率：
单通道最小功率∶3000W
温度分辩率：
0.1℃
温度稳定度：
0.5℃
加热片：
加热片∶300mm×350mm
保温装置：
无熔丝开关、超温保护开关、瓷质保险丝
测试电池数量：
每次只测试一个电池
控制方式：
PC控制
控制形成与终止条件：
a. 触发对象产生电压降，且下降值超过初始电压的25%；
b. 监测点温度达到制造商规定的最高工作温度；
c. 监测点的温升速率dT/dt≥1℃/s，且持续3s以上。
d. 以上a)+c) 或b)+c) 条件发生时，判定电也单体发生热失控
e. 加热过程中及加热结束1h 内， 如果发生起炎、爆炸现象，试验应终止并判定为发生热失控。
通讯接口：485通讯
（二）触发方式：针刺触发
控制方式：计算机控制，可连接电脑进行控制，能量化单独或整体实现出力值、位移量、电压、温度之间的测试过程变化曲线图，操作界面简洁易操作，性能稳定可靠；具有手动和自动（上位机操作）两种操作模式；设备主体与控制台分离，可远程操控，操作人员远离测试区域，最大限的保护测试人员的安全；
.驱动方式：伺服电机驱动；
压力控制：电机控制；
针刺力范围：1kN~50kN可调；
测量范围：0.5%～100% 全程不分档;
力值分辨率：±1/500,000
力量显示：高精度压力传感器并通过触摸屏显示
穿刺方向：电池厚度方向（即300mm 方向）
针刺行程：300mm （不含针刺夹具）；
位移控制精度:±0.1mm;
位移分辨率:0.01mm;
针刺速度：0.1~40mm/s；
速度控制精度0.5%F.S.
针刺测试时间：
0～99H/99M/99S内可任意设定
针刺方向:
单体电池：从垂直于蓄电池极板（片）的方向贯穿（钢针停留在蓄电池中），观察1小时；
电池模块：从垂直于蓄电池极板的方向，直至贯穿3个单体蓄电也（钢针停留在蓄电池中），观察1小时
针刺头形式针刺用钢针，单针式与三针式采用插销式结构，方便更换
22.1 .单针式：单体用钢针Φ3mm ~Φ8mm的耐高温钢针（针尖角度45°~60°，针的表面光洁、无锈蚀、氧化层及油污），针长根据客户要求指定（如100mm）,各2套，共12支。
22.2 .模组用针：钢针直径单针式Φ6mm ~ Φ10mm的耐高温钢针（针尖角度45°~60°，针的表面光洁、无锈蚀、氧化层及油污），针长根据电池模组尺寸而定（如100mm），各2套，共10支。
试样夹持方式：手动夹持；
设备使用电源3∮，AC380V±10﹪，50Hz，10A
设备功率：4KW
外部使用气源：0.6~0.8 MPA (由客户自备）
设备总重：约800KG
