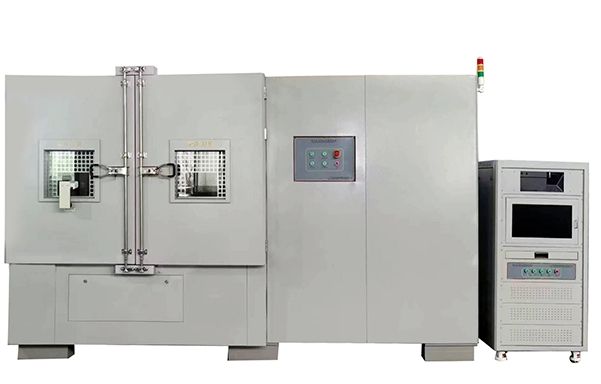

一、产品名称：可程式针刺挤压试验机
二、产品型号：GX-5067-CSM20T
三、产品用途：该设备用于模拟动力蓄电池单体、模组、PACK级别
电池包及结构件在使用、运输及储存过程中，遭受挤压的情形，人为呈现电池在遭受强大外力挤压时可能出现的不同状况，以考核和评定产品在挤压环境下的安全性。
四、产品参数：
1.驱动方式：伺服电机系统；
2.最大压力：200KN
3.挤压行程：0~ 300mm (任意可调)随样品厚度递增递减
4.挤压速度:0.01~30mm/s (任意可调)
5.针刺行程:0~ 300mm (任意可调)随样品厚度递增递减
6.针刺速度：0.01~ 15mm/s (任意可调)
7.挤压力值精度误差：±0.5%
8.针刺力值精度误差：±0.5%
9.挤压针刺行程精度误差：±0.5%实测值
10.行程分辨率：0.001mm
11.电压采集：
1）测试范围: 0~ 10V;
2）测试精度:±0.1%满量程;
3）数据采集频率: 100Hz;
4）分辨率: 1mv;
5）采集通道: 2通道;
12.温度采集：
1） 测试范围: 0~ 1300℃;
2）测试精度:±1℃;
3）数据采集频率: 100Hz;
4）分辨率: 0.1℃;
5）采集通道: 4通道;
13.内箱尺寸：约1000mm* 1000mm* 1000mm ( W*D*H)
14.箱体材质：设备螺丝及部件采用不锈钢材料或防腐处理等，内箱为SUS304#不锈钢板，外箱为冷轧钢板烤漆处理
15.箱体结构：整体式+电脑控制操作台(控制箱与测试箱分离、确保测试人员人身安全)
16.观察窗：钢化玻璃观察窗(双层防爆玻璃)，防爆照明灯，可防尘、防爆、防火，防爆灯外壳易于更换。
17.照明系统：包括箱内照明及观察窗口照明
18.排风装置：配置强制排风装置，并接有排风导向简，可外接抽风机
19.泄压装置：配置自动泄压口、泄压门铰链连接，限制防爆门开启幅度
20.监控:有监控摄像头，可远程监控测试仓的测试状况。摄像头像素不低于500万，监控画面可存储可拷贝。
21.灭火系统:设备配备二氧化碳灭火器，如被测电池起火，可在控制台操作灭火装置进行灭火，可在设备面板执行灭火
22.设备故障率:故障率小于1%
23.控制系统
1)控制方式:交流伺服电机+电脑控制
2)对比曲线:力值、位移、温度、电压、时间五合一曲线 显示
3)数据:可以导出测试中电流、电压、温度等数据，以EXCEL文件输出。
24.测试夹具
1)挤压头半径为75mm的半圆柱体，半圆柱体长度大于400mm,挤压板材质为高硬度钢，表面加贴耐燃铁氟龙胶。
2）圆柱、方壳、软包电池通用并易于更换，钢针直径φ3m~φ10mm可调
25.防呆装置：当箱门打开时，设备控制部分自动断电不能启动，不能进行后续的操作，只有箱门关闭后才可启动控制程序进行操作。
26.电脑：8G内存，固态1T硬盘，Windows 系统
27.安全保护装置：漏电保护、行程保护、短路保护、急停保护
28.防爆要求：箱体设计有防爆泄压口及排烟口;箱门采用强力合页与箱体相连，外加防爆锁;并带防爆铰链，以防设备不可抗拒因素箱门炸开对人员伤害。
29.箱体结构要求：箱体选用防爆(防爆等级)、防腐蚀材料，电池发生起火爆炸后，不影响试验箱的正常使用。
30.设备结构要求：带手动叉车位，地脚及万向活动轮
31.尺寸：1640*1420*1860（长宽高）
