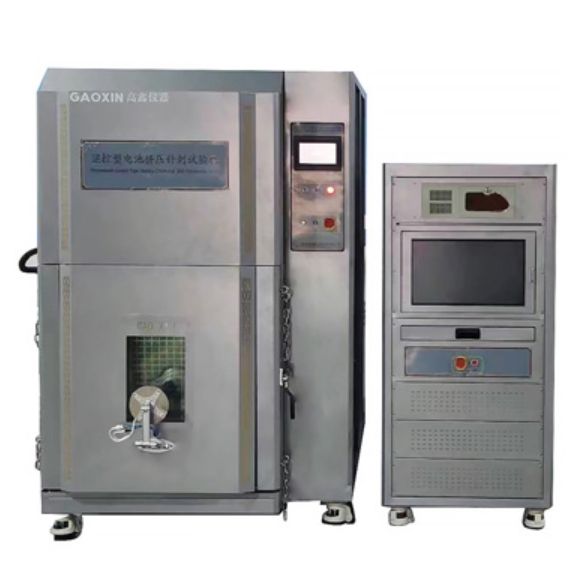

一、产品名称：电池挤压针刺一体试验机
二、产品型号：GX-5067-2TSMH
三、产品用途：本设备应用于专门的实验室研究和开发，针对终端电池在一定环境温度条件下进行挤压测试或针刺测试，并监控试验过程数据。
四、产品参数：
1.传动方式：日本松下伺服电机驱动
2.挤压方向：
对于圆柱形电池，挤压电池的纵轴应与挤压装置的两平板平行；
对于方形和软包电池，只对电池的宽面进行挤压；
对于硬币式或纽扣式电池，采用电池上下两平面与平板平行的方式进行挤压；
个样品只做一次挤压试验。
3.挤压头（板）：
标准φ15cm的圆形挤压板，易装卸更换，数量1套
直径25±1 mm的钢质半圆柱体，长度200mm
4.其他测试夹具：
4点抗弯夹具， 3点抗弯夹具，球压夹具，疲劳测夹具，平面夹持夹具 等
同时配置通用底座一套
共10个夹具
5.挤压方式：
a) 按GB 31241-2022 标准
b) 按UL1642/2054 新标准
c) 按UN38.3 /IEC62133 测试标准
d) 按UL1973/ 2058
电芯测试标准
6.最大压力范围：0~20kN（常用13 kN)
7.压力显示精度：±0.01N，传感器分辨率：1/100,000
8.力量显示：高精度压力传感并通过计算机显示 ，双传感器模式
9.控制方式：计算机远程控制模式
10.测试速度：0.01~40mm/s可调可设定
11.单位转换：kg, N, LB, Mpa
12.位移分辨率：±0.01 m
13.电压采集范围：0~10V
14.电压采集精度：±0.1mV
15.数据采样频率：100Hz
16.有效测试空间：600*500*500mm（W*D*H）
17.测试行程：300mm
18.延时功能：1S-9999H可任意设定及调整
19.温度采集：
（1）温度采集范围：0~950℃
（2）温度显示精度：±0.01℃
（3）通道：1通道。
（4）测度完成后温度采集继续工作，全程监控电池表面温度变化。
20.通讯方式：通过以太网网口进行通讯，最大远程距离可达60米。
21 温度控制：
01.温度范围： -20℃~100℃；
02.解析精度： ±0.1℃；
03.温度波动度： ±0.5℃；
04.温度均匀度： ±1.5℃；
05.升温速率： 平均3℃/min（非线性空载，平均升温）；
06.降温速度： 平均1℃/min（非线性空载，平均降温）；
22.机台尺寸：1370×1760×2000mm(宽×高×深 )
23.使用电源：AC380V，50/60HZ，25A
24.设备功率：4kW
25.警示标签：高温部件、运动部件等易造成人体伤害的部件采用必要的保护装置和警示标签。
