产品简介
产地：国产
结构形式：机械型
控制形式：人工
售后保修期：36个月
数控系统：无
主轴锥度MT4
主轴最大行程200mm
最大钻孔直径40mm
产品介绍

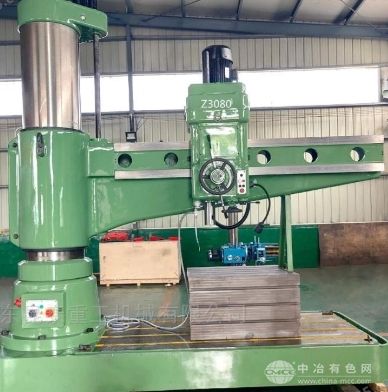

机械型摇臂钻床，也可以称为横臂钻。主轴箱可在摇臂上左右移动，并随摇臂绕立柱回转±180o的钻床。摇臂还可沿外柱上下升降，以适应加工不同高度的金属工件。
较小的工件可安装在工作台上，较大的工件可直接放在机床底座或地面上。摇臂钻床广泛应用于单件和中小批生产中，加工体积和重量较大的工件的孔。
机械型摇臂钻床加工范围广，可用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等。摇臂钻床的主要变型有滑座式和万向式两种。滑座式摇臂钻床是将基型摇臂钻床的底座改成滑座而成，滑座可沿床身导轨移动，以扩大加工范围，适用于锅炉、桥梁、机车车辆和造船，机械加工等行业。
万向摇臂钻床的摇臂除可作垂直和回转运动外，并可作水平移动，主轴箱可在摇臂上作倾斜调整，以适应工件各部位的加工。此外，还有车式、壁式和数字控制摇臂钻床等。
Z3040摇臂钻床主要性能特点:
Z3040X13、Z3040X12、Z3040CX13、Z3040CX12、Z3040X12/Ⅱ、Z3040X10
机械传动、机械夹紧、机械变速、自动升降、自动进刀、双立柱机械传动
机械夹紧、机械变速、自动升降、自动进刀、单立柱机械传动
机械夹紧、机械变速、自动升降、自动进刀、主轴限位保险、双立柱机械传动
机械夹紧、机械变速、自动升降、自动进刀、主轴限位保险、双立柱机械传动
机械夹紧、机械变速、自动升降、自动进刀、双立柱机械传动
机械夹紧、机械变速、自动升降、自动进刀、单立柱
Z3040摇臂钻床技术参数:
项目单位技术参数
Z3040X13、Z3040X12、Z3040CX13、Z3040CX12、Z3040X12/Ⅱ、Z3040X10
工 作 范 围大钻孔直径mm钢件φ32 铸件φ40φ40钢件φ32
铸件φ40
立柱直径mm280、240、280、240、262、230
主轴中心线至立柱母线距离mm300-1300、330-1200、300-1300、300-1200、340-1200、330-1000
主轴箱水平移动距离mm1000、870、960、900、960、700
主轴端面至底座工作面距离mm250-1200、260-1000、270-1160、260-1150、190-1187、260-1000
摇臂升降距离mm670、590、670、590、690、610
主 轴主轴行程mm270、260、31、52、70
主轴圆锥孔
莫氏4
主电机功率kw2.2
主轴转速(级数)r/min75-1220(6级)38-910(6级)40-1250(6级)75-1220(6级)
主轴进给量(级数)mm/r0.10-0.25(3级)
主轴允许大进给抗力N6300、10000、6300
进 给摇臂升降速度m/min1.31.261.3
刻度盘每转钻孔深度mm113
其 它摇臂回转角度 °±180
升降电机功率kw0.55
液压加紧电机功率kw—
冷却泵电机功率kw0.04
机床净重kg2000、1600、2000、1660、1745、1500
机床占地mm2000X800、1800X760、2000X800、1880X7601、870X810、1600X700
