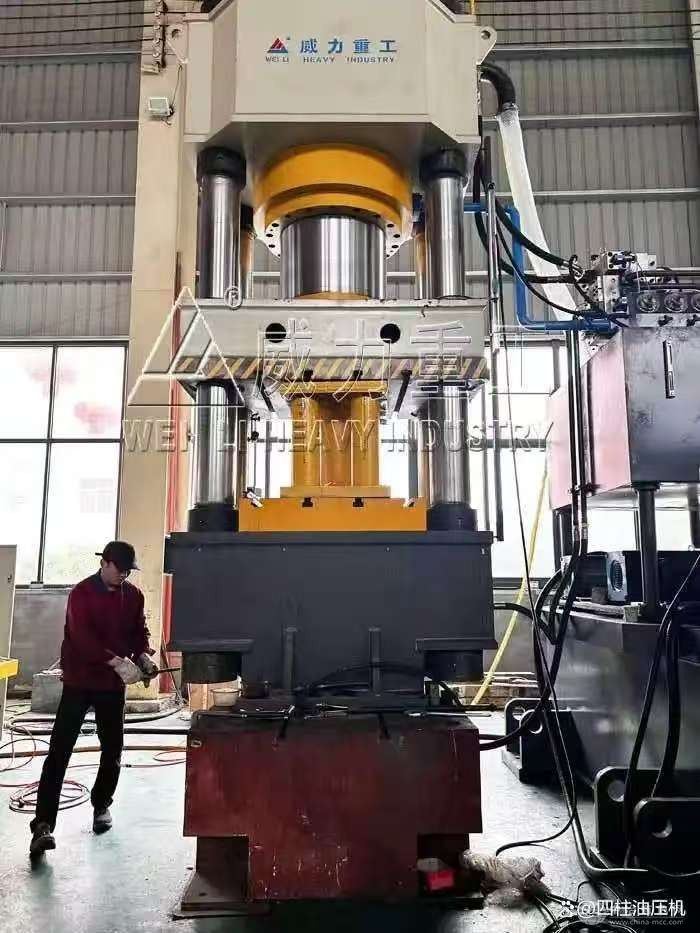

不锈钢水箱板冲压拉伸机

不锈钢水箱板冲压拉伸机

809
规格/型号：YW32-1250
品牌：暂无
应用领域：暂无
产地：山东 - 枣庄
厂家/供应商：山东威力重工机床有限公司
咨询电话:：暂无（请说明信息源自“中冶有色网”）
更新时间：2025-09-18
级别：已认证

不锈钢水箱板冲压拉伸机说明介绍

简介 主要参数：公称压力 16000KN，滑块行程 1000mm，喉口深度 1800mm，工作台尺寸 2400×2000mm，主电机功率 120kw，外形尺寸 6500×4500×6500mm。设备特点：采用四柱三梁式结构，简单、经济、实用。液压控制采用插装阀集成系统，动作可靠，液压冲击小，使用寿命长，泄漏点少。电气系统采用 PLC 控制，工作可靠，操作方便，可实现定程、定压两种成型工艺。 工作原理
  1. 动力转化：主电机驱动液压泵，将机械能转化为液压油的压力能，高压油经插装阀系统定向输送至油缸。
  2. 施压成型：高压油推动滑块（带专用模具）沿四柱导轨下行，对工作台上的不锈钢板材施加稳定压力，按预设 “定程” 或 “定压” 工艺完成拉伸成型。
  3. 循环复位：成型后，液压系统换向，滑块自动上行复位，完成单次加工循环，等待下一次板材上料。

技术参数
  • 公称压力：16000KN
  • 滑块行程：1000mm
  • 喉口深度：1800mm
  • 工作台尺寸：2400×2000mm
  • 滑块行程次数：8 次
  • 主电机功率：120kw
  • 外形尺寸：6500×4500×6500mm
选型原则
  1. 优先匹配加工件：根据不锈钢水箱板的厚度、拉伸尺寸，确定设备所需的公称压力、工作台大小及滑块行程；
  2. 按需匹配效率：结合预期产量，选择能满足生产节奏的滑块行程次数；
  3. 适配场地空间：依据厂房实际布局，确认设备外形尺寸是否符合安装与操作需求；
  4. 保障运行稳定：侧重选择性能可靠的核心部件（如主电机、液压系统），确保长期作业能力。
应用案例
采用三梁四柱式设计，可加工不锈钢板、BDF 复合板等不同材质，支持圆形、方形、巧克力板等多种水箱板成型工艺，能满足消防水箱、生活水箱等多样化需求。此外，1500 吨四柱压力机可用于拉伸 1 米 ×3 米、1m×2.5m、1 米 ×2 米等规格的不锈钢水箱板，通过与水箱模具配合，可一次拉伸成型，具有效率高、耗电小、噪声低等特点。

设备结构
  1. 机身框架：以四柱式为主，由上横梁、下横梁（工作台）、4 根立柱及锁紧螺母组成，整体刚性强，确保冲压时台面稳定，适配水箱板（如 1m×3m）的大尺寸加工需求。
  2. 液压系统：核心为 1250T 公称压力的主油缸（多为柱塞式），搭配液压泵、阀组、油箱等，为滑块提供稳定的下行拉伸力，精准控制拉伸速度（适配不锈钢板材的塑性变形节奏）。
  3. 滑块组件：与主油缸连接，底部安装上模，可沿立柱上下滑动；内置导向装置（如铜套或直线导轨），保证滑块运动精度，避免水箱板拉伸时出现偏斜、起皱。
  4. 工作台与模具：下横梁台面用于安装下模，部分配备顶出缸（辅助顶料）；模具需根据水箱板的拉伸形状（如矩形、弧形）定制，确保板材成型后符合水箱焊接拼接要求。
  5. 控制系统：含 PLC 控制柜、操作面板、行程开关等，可设定拉伸行程、压力大小、保压时间等参数，实现自动化冲压，适配批量水箱板生产。
