2988 产品简介:
潜孔钻机的核心部件为空压机与冲击器,钻孔的主要工作原理分为以下四个基本动作：
1.冲击动作。冲击动作由冲击器提供,破碎岩石的主要能量来源于空压机提供的压缩气体,其通过气动冲击器产生的冲击能通过钻头传递给岩石,使钻头凿进岩石,将岩石击碎。
2.推进动作。推进动作由钻机提供,其作用是使钻头与岩石保持紧密接触,避免空打,损伤冲击器及钻头。合适的推进力能使冲击能最大程度地传递给岩石,能量利用率最高。过小的推进力会造成空打,过大的推进力会造成动力头回转扭矩过大,这两种情况都会损伤钻具,降低其使用寿命。
3.回转动作。回转动作由液压马达驱动的动力头提供,其作用是在下一个冲击动作之前使钻头转动到新的位置,避免重复破碎,造成效率低下。
4.洗孔排渣。冲击器排出的压缩空气用于洗孔排渣,压缩空气由其自身的机载式空压机提供。压缩空气清除孔中的岩渣,同时也给钻具降温。
钻孔过程中,除尘系统将产生的岩渣和粉尘及时抽走,确保钻孔质量,维持干净整洁的钻孔作业面及工作环境。
SWDE152B一体化潜孔钻机的技术指标参数与设备结构见附件。
选型原则：
SwDE152B3一体化潜孔钻机钻孔直径范围Φ115Φ165mm，最大钻孔深度可达36m，主要应用于中型煤矿、金属矿山、水泥矿山等,可满足300万吨/年开采量需求矿山的要求。
应用案例:

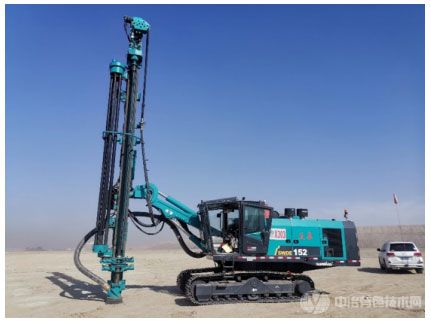

案例一:紫金矿业多宝山铜金矿
山河智能一体式潜孔在紫金矿业的下属紫金山铜金矿、多宝山铜矿、新疆鸟恰锌矿、塔吉克泽拉夫尚等矿山共计有20余台一体式潜孔钻机,2021年购入SWDE152用于多宝山铜矿,使用工况如下：
施工地质工况:铜矿
岩石硬度:f14
成孔直径:D152mm
成孔深度:18m
穿孔效率:30m/h
综合油耗:1.3-1.4L/m
客户评价:穿孔速度快,服务相应快,配件供应及时

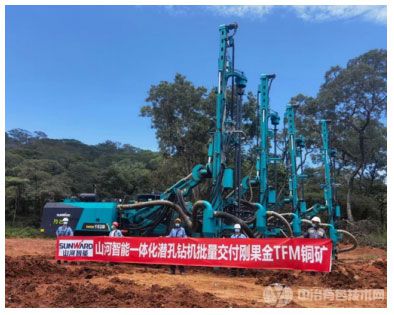

案例二:洛阳钼业(刚果金)TFM铜钴矿
刚果(金) Tenke Fungurume铜钴矿的矿区面积超过1,500平方公里,业务范围覆盖铜、钴矿石的勘探、开釆、提炼、加工和销售。
山河智能SWDE152B和SwDE138A一体式潜孔钻机从2019年开始在TFM铜钴矿用于矿山开采的钻孔作业。截止目前,设备性能、作业效率和可靠性得到客户的极大认可。设备运行成本较国外品牌产品降低约50%。
施工地质工况:铜钴矿
岩石硬度:f10-f14
成孔直径:D152m
成孔深度:8m
穿孔效率:32m/h
综合油耗:1.2-1.3L/m
案例三:中建材新材料有限公司瑞昌项目
中建材新材料有限公司江西省瑞昌市邓家山矿区建筑石料用灰岩矿,矿区面积1.3492平方公里,资源储量超4.6亿吨,计划生产规模3000万吨/年,矿山年限18.16年(含基建期),中建材计划将其打造为中国建材集团砂石骨料矿山的灯塔项目,引领行业发展,全方位推进瑞昌智慧矿山的数字产业化。共购入三台SWDE152B和一台SWDE120S-3用于矿山钻爆工作。
施工地质工况:石灰石矿
岩石硬度:f8-f12
成孔直径:D152m,D115mm
成孔深度:16.6m
穿孔效率:35m/h
综合油耗:1.2-1.3L/m
该批钻机具备山河祥云物联网系统,孔倾角和深度测量系统,并具备山河智能5G+智能钻机的基层架构,后期可通过软硬件升级,改为5G+智能钻机。

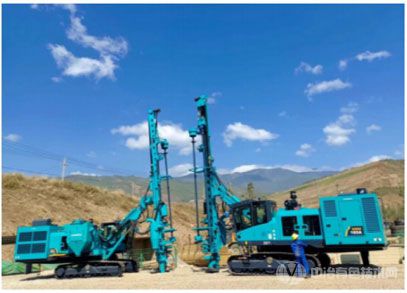

案例四:云南黄金鹤庆北衙金矿
云南黄金下属鹤庆北衙金矿,日处理矿石量1.2万吨,年产黄金6吨,2019年,在全国十大黄金矿山中排名第3位,在全国黄金经济效益十佳矿山中排名第3位。2020年至今共采购山河智能SWDE165A一体式潜孔钻机6台,用于钻孔作业。
矿山类型:铜金矿
岩石硬度:f17
孔径:D152mm
钻进速度:36-42m/h
油耗:1.5-1.6L/m
