蓄电池预警仪

2699

规格/型号：暂无

品牌：暂无

应用领域：暂无

产地：江苏 - 南京

厂家/供应商：南京鼎尔特科技有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2022-05-10

级别：4A认证

蓄电池预警仪说明介绍

一、行业背景

蓄电池广泛运用于矿山、石化、冶金、电力、通信、环保、轨道交通，航空航天等领域，用于储能电站，数据中心、通讯与信号系统、容灾应急系统、自动控制等系统，起着储存电能，电源供电、应急保障的作用。

蓄电池在保障设备及系统安全运行的同时，自身也存在安全风险，因维护保养不当、电池质量缺陷，会造成蓄电池容量降低、失电、燃烧、爆炸，轻者造成系统运行故障，重则造成严重的安全事故，给国家和人民的生命财产造成巨大损失。随着蓄电池产业的高速发展，因蓄电池故障造成的安全事故呈现多发、高发的状态。

欧洲云计算巨头OVH 在全球拥有 27 个数据中心，其中 15 个位于欧洲，2021年3月13日，其位于法国斯特拉斯堡的机房发生严重火灾。这场灾难被认为已导致超过 350 万个网站下线、数据丢失。 UPS、高压直流配置蓄电池组短路、热失控是造成火灾的主要原因，事故现场见图1。

图1 OVH法国数据中心火灾事故现场

2021年4月16日中午，北京集美家居大红门储能电站起火爆炸事故，造成2名消防员牺牲、一名消防员负伤、一名员工失联的重大安全事故，事故现场见图2。

图2北京大红门储能电站事故现场

2021年5月11日晚，成都市成华区朱家岭一路8号丛树家园小区一电梯内发生电瓶车爆燃事故，一辆电瓶车进入电梯后突然起火，造成电梯内造成5人不同程度受伤，包括一名5个月大婴儿，据调查了解，起火原因为电瓶车电池起火爆燃造成，见图3。

图3 丛树家园小区电瓶车爆燃事故现场

2021年6月23日凌晨，四川成都成都市青羊区蜀鑫西二路276号上善清波A区非机动车停车棚发生火灾，现场火势很大，车棚被烧毁仅剩铁架，200多辆电动车被烧毁，旁边的高楼也被熏黑，事故的原因仍然为蓄电池爆燃起火，见图4。

图4上善清波A区非机动车停车棚火灾事故现场

蓄电池运行安全性越来越重要，已为国家、各级政府、企事业单位高度重视，如何客观、科学地实现蓄电池在使用、运维过程中的安全性能评价，及时发现蓄电池隐患，避免安全事故发生，已成为当前蓄电池制造业以及蓄电池使用者迫切需要解决的一个难题。

南京鼎尔特科技有限公司致力于蓄电池安全防护技术研究与开发，历经多年的技术攻关，成功研发了DLT蓄电池预警仪系列产品，为提高我国蓄电池产品的安全防护能力，实现蓄电池运维的数字化、信息化做出了重要贡献。

蓄电池预警仪产品采用了我司研发的、拥有发明专利的传感技术，可真实地采集到蓄电池的各项特性参数，提前发现蓄电池的异常，及时处理，可为运维人员及各级管理人员，在第一时间掌握蓄电池关键质态,防止蓄电池在运行中失效、短路、起火、爆炸，避免系统失电、信号断电酿成重大事故，实现蓄电池运维的安全性、提高工作效率，大幅节约人力成本和蓄电池运营成本，实现蓄电池的全生命周期安全管理，为企业和政府安全应急决策管理提供精准数据支持。

二、产品工作原理

（一）产品工作原理

南京鼎尔特科技有限公司研发的DLT系列蓄电池预警仪由一个显控模块与若干个传感器模块（与蓄电池数量相同）、若干个电流测试模块（与蓄电池串数量相同）及一个汇聚模块构成，如需要连接上位机则需要配置一个串口服务器模块。

各个模块功能如下：

. 显控模块：实现蓄电池数据收集、显示、上传的功能。

. 传感器模块：测试蓄电池电压、内阻、温度参数，通过D-BUS总线送出数据。

. 汇聚模块：实现D-BUS总线到RS485接口的电平转换，同时采集电流。

产品系统图、安装现场见图5、图6。

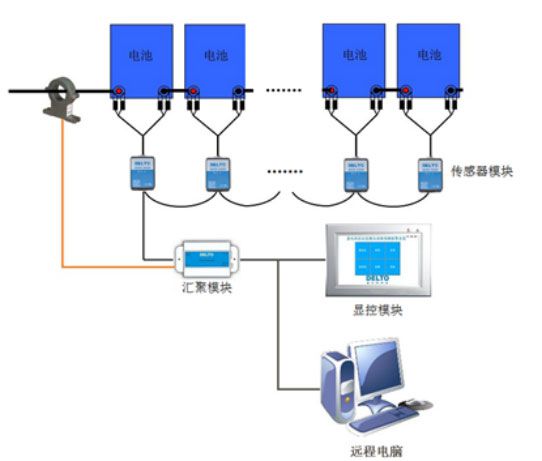

图5蓄电池预警仪产品系统图

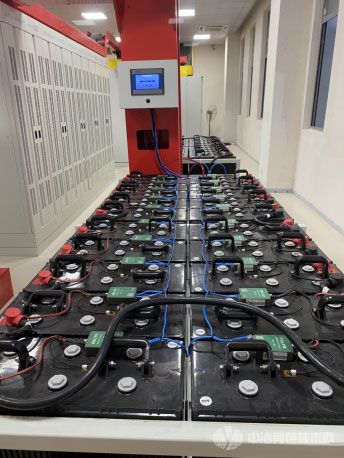

图6 安装现场

（二）技术特点

1、技术特点

DLT系列蓄电池预警仪是一款多通道在线自动蓄电池性能监测仪，它是建立在对蓄电池特性最新研究成果及电子信息最新技术基础上开发出来的最新一代监测仪，具备以下特点：

. 有效监测蓄电池性能特性和老化趋势；

. 采用先进的监测方法，对蓄电池没有损害；

. 测试系统对蓄电池组的组装方式和运行环境没有影响；

. 采用光电隔离测试技术和多重保险保护；

. 实时监测蓄电池电压和电流；

. 自动监测，免维护，监测速度快，精度高，可靠性高；

. 交流内阻根据需要每天上报；

. 多种多样的事件管理和告警判据设置；

. 详细的历史数据记录，提供维护分析事实；

. 以太网网络化管理，有利于扩容和集中监测；

. 符合IEEE1188规范推荐的蓄电池维护方式;

. 通过高频脉冲放电实现深度除硫技术；

. 蓄电池组在线被动均衡功能；

2、技术优势

（1）在线除硫技术

蓄电池预警仪产品能够在线对发现硫化的蓄电池，通过在线除硫技术及时消除硫化，有效提升劣化蓄电池性能；达到减缓抑制蓄电池劣化速度的目的，通过上述在线除硫技术的应用，达到延长蓄电池使用寿命，使蓄电池的在网服役寿命达到其设计的预期出厂寿命。

（2）在线均衡能力

蓄电池预警仪产品能够在线全面、动态地掌控每节蓄电池的电压、内阻变化趋势，并在此基础上，对发现弱化的蓄电池通过在线均衡充电技术提升整组蓄电池内各节蓄电池的一致性，达到减缓抑制蓄电池劣化速度的目的。通过均衡充电技术的应用，最终达到延长蓄电池使用寿命，均衡组内蓄电池工作状态，使蓄电池的在网服役寿命达到其设计的预期出厂寿命。

（3）安全运行维护为主，核容测试为辅

传统的蓄电池普查是对所有蓄电池放电核容测试的一种检查模式，工作量很大，耗费时间很长。采用蓄电池预警仪测试，可以把所有蓄电池依性能变化划分为容量提升、性能保持、需要维护、整组报废四类。核容测试维护工作只限于“按需维护”、“整组报废”这两类，使得核容测试维护工作不再盲目，通过蓄电池预警仪给出的数据信息实现精准主动维护，缩小维护范围、减少工作量、大幅提高效率。

（4）故障监测

蓄电池预警仪可监测各种故障信息，包括蓄电池内阻、电流、电压、漏液、温湿度等参数的异常，解决了蓄电池性能已严重降低或损坏，但蓄电池端压仍然正常，UPS系统不报警的难题，避免事故的发生。

三、技术指标

主要技术指标

. 汇聚模块输入电压 24V 或 48V

. 最大输入功率 10W

. 电流测量范围 0～1000A

. 电流测量精度 ±2%

. 通讯速率 38400bps

. 通讯规约 MODBUS RTU

. 提供接口 RS485、RJ45

. 每模块监控最大电池数 240节

应用案例

公司蓄电池预警产品，以先进的技术和高可靠性，应用于我国南极科考站、国家互联网应急中心机房、中石化金陵石化总降变电所、中石油本溪炼油厂、中海油海上钻井平台、国家电网 220KV 凉水井变电站、上海浦东国际机场机房以及南京、青岛、长沙、天津等大中城市的地铁控制系统，为客户蓄电池直流供电系统及控制系统的安全运行提供了智能化、信息化监测和运维保障，为我国多项重大工程及战略项目做出了重要贡献。

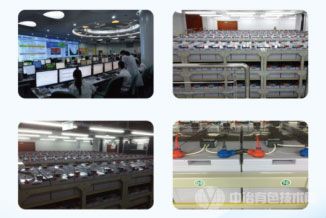

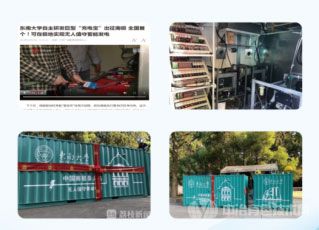

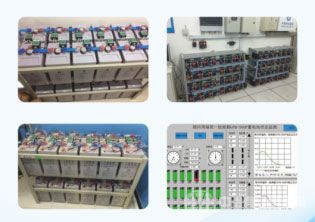

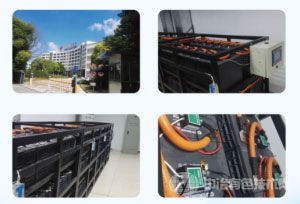

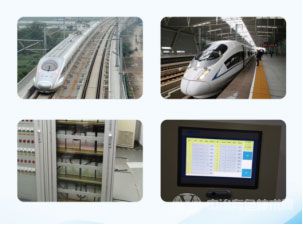

部分应用现场见下图。
