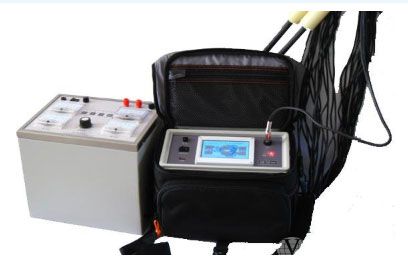

JK-F型天然电场选频物探测量仪

JK-F型天然电场选频物探测量仪

1239
规格/型号:JK-F型
品牌:杰科
应用领域:矿山
产地:北京 - 北京
厂家/供应商:北京杰科创业科技有限公司
咨询电话::18210606066(请说明信息源自“中冶有色技术网”)
更新时间:2023-06-05
级别:已认证

JK-F型天然电场选频物探测量仪说明介绍

天然电场选频物探测量仪

仪器简介

1、JK-F型天然电场选频物探测量仪是我公司为了解决深部找矿、地热勘探等地质问题而研发出来的新一代高端选频仪。技术完全超越所有同类产品。
      剖面测量频率可调——可设置“最佳剖面测量频率”。
      测深频率可设置——可以做精确的“频率测深”。
2、硬件系统采用主频达400M的ARM9处理器和16位Δ-ΣADC高速采样处理;软件系统采用中文WinCE 5.0操作系统,支持大容量U盘存储数据,文件拷贝,系统升级等功能。
3、卓越的软硬系统为信号的DSP处理打下良好基础,信号处理采用快速FFT、IIR等世界通用数字滤波器算法,数据稳定、抗干扰能力强、精度高、速度快。
4、采用4.3吋TFT真彩液晶触摸屏,完美的人机界面,操作简单,测量过程中同步显示测量曲线和测量数据。
5、支持屏幕截图、曲线放大等功能,可以观察测量曲线细微变化。
6、利用随仪器配套的“测量数据管理管理软件”可以直接绘制生成等值线图和异常曲线图。


应用范围

1、找矿:可应用于深部找矿和快速寻找各种不同类型的金属或非金属矿藏,特别对石英脉型金矿、矽卡岩型矿床有独特效果;可以确定矿体位置、走向、长度、宽度、矿体的层数和各层的埋藏深度、估算矿体的品位。
2、地热勘探:在地热构造中解决地下热水的分布范围、深度和走向等问题。
3、找水:广泛应用于城市、山区、平原快速寻找和评价不同类型的地下水。确定井位、单井溶水量、含水层的层数和各层的深度。
4、解决工程地质和灾害地质问题:寻找不同成因的洞穴、应用于考古工作、确定煤矿采空区位置和深度、确定煤矿突水点位置、超前预测隧道或煤矿开采突水或崩塌。


仪器特点

1、剖面地质效果好:剖面测量频率可调,可设置“最佳剖面测量频率”。
2、测深地质效果好:测深频率可设置,可以做精确的“频率测深”。
3、速度快、效率高:和常规电法测量不同,测量速度快,每工作日可完成大量剖面测量工作。
4、携带方便:本仪器是利用大地电磁场作为工作场源,不需要笨重的人工供电装置,整套仪器重量不超过2Kg。
5、操作简单:中文WinCE 5.0操作系统,4.3吋TFT真彩液晶触摸屏,完美的人机界面,测量过程中同步显示测量曲线和数据。
6、精度高:卓越的硬件系统,主频达400M的ARM9处理器对信号采用快速FFT、IIR等世界通用数字滤波器算法。分辨率高达0.1uV,±1%的高精度测量,频率响应范围0.1-10KHz,频率的固定误差接近于0。
7、抗干扰能力强:采用IIR数字滤波器,对工频干扰(国内50Hz,国外60Hz)抑制能力可手工调节0到99.999%。
8、观测参数多:△V、ρr、椭圆激化等各种参数。
9、采用多方位、多频率、多装置和多参数的测量方法,获得各种异常图,解决地质体的位置、走向、厚度和埋深等问题,提高找水找矿的成功率,减少投资风险。


仪器参数

1、测量参数:△V、ρr、椭圆激化等各种参数
2、操作系统:中文版Windows CE 5.0
3、处理器:ARM9,主频400M,64M Flash,64M SDRAM
4、AD转换器:16位Δ-ΣADC,5MSPS
5、显示器:4.3吋TFT真彩液触摸晶屏(16:9比例),分辨率480×272,测量过程中同步显示测量曲线和测量数据
6、电压输入范围:±3.3V,自动转换量程,ESD>2000V
7、分辨率:0.1uV
8、频率输入范围:0.1-10KHz
9、输入阻抗:≥100MΩ
10、工频抑制能力(国内50Hz、国外60Hz):手工调节0到99.999%
11、连接:USB 2.0
12、数据和图形存储(扩展):8G
13、电源:内置可充电锂电池7.4V   5.2Ah
14、功耗:300mA  连续工作≥20h
15、工作环境: 温度:-10℃~+45℃   相对湿度:≤ 85%
16、整机重量:2Kg   体积:26cm×12cm×17cm

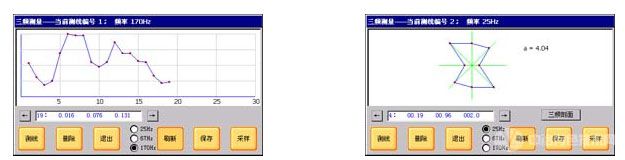

仪器屏幕截图



采用Windows CE操作系统,4.3吋TFT真彩液晶触摸屏,完美的人机界面,操作简单,测量过程中同步显示测量曲线和测量数据


最佳剖面测量频率

《天然电场选频物探新方法》(简称“选频法”)发明人韩荣波副教授提出的“最佳剖面测量频率”(简称“最佳测量频率”或“最佳频率”)理论,是选频法理论研究核心问题的重大突破。
多年以来,韩教授在做探矿、找水等野外地质勘探工作过程中就发现,在做剖面测量工作时,往往有一个频段的天然电场对地质体的勘探效果最为明显。韩教授称之为“最佳频率”。因此,我们在地质勘探工作过程中,要重点接收并分析这些频段的天然电磁场,对发现、跟踪和圈定地质体相关异常有很重要的作用。通过多年理论研究和野外试验,我们已经掌握如何获得“最佳频率”的方法。
 “剖面测量”工作,最重要目的是发现、跟踪和圈定地质体相关异常。所以在做剖面测量时,我们应该选择测量哪些频率的天然电场,是一个很关键的问题。通过我们三十年以来大量的理论研究和野外实际工作,认为25Hz、67Hz和170Hz这三个频率在剖面测量工作中有很好的代表性(有关这三个频率的选择原理,请参阅韩教授撰写的《天然电场选频法》相关内容)。所以,剖面测量频率的选择,关键是要选对,而不是越多越好。有人仿冒我公司产品,随意增加了几个测量频率以示“创新”,这完全是糊弄用户,根本不懂天然电场选频法最基本的方法原理。
随着电子测量技术的进步,很多理论上的课题都可以付诸实现。利用我公司最新研发的JK-F系列选频仪剖面测量频率可调的功能,可设置最佳测量频率,极大地提高发现、跟踪和圈定地质体相关异常的能力。
