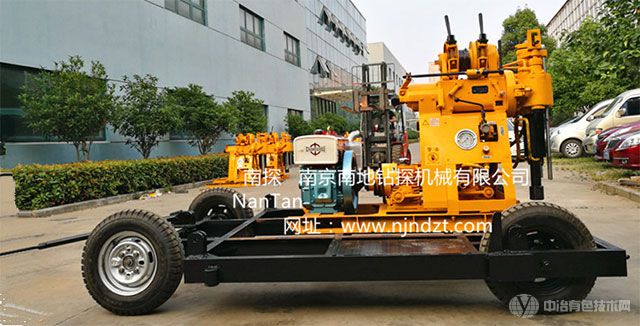

XY-1-T4型轮式钻机四轮拖挂钻机塔机一体岩芯勘探钻机（0-100米）

XY-1-T4型轮式钻机四轮拖挂钻机塔机一体岩芯勘探钻机（0-100米）

807
规格/型号：XY-1-T4型
品牌：暂无
应用领域：暂无
产地：江苏 - 南京
厂家/供应商：南京南地钻探机械有限公司
咨询电话:：暂无（请说明信息源自“中冶有色技术网”）
更新时间：2022-11-21
级别：已认证

XY-1-T4型轮式钻机四轮拖挂钻机塔机一体岩芯勘探钻机（0-100米）说明介绍

产品介绍 (Introduction) ：

XY-1-T4型轮式钻机四轮拖挂塔机一体型岩芯勘探钻机，是集XY-1型钻机、四轮拖挂底座和杆式钻塔于一体的钻探设备。可上下汽车、自起落塔、爬坡和移孔，是目前较为科学、经济型钻塔，拖挂移孔方便、安全平稳。XY-1-T4塔机一体型钻机适用于岩芯钻探、公路、铁路、桥基、坝址、水井、探矿等工程地质勘探,以及小口径的基桩孔施工。可钻2-9级的砂质粘土及基岩层等。

XY-1型钻机是一种具有油压给进的轻便钻机。钻机、水泵及柴油机安装在同一底座上。
一、适用范围
1. 本钻机适用于工民建、铁路、水电、交通、桥梁、坝基等建筑物的工程地质勘察;地质岩芯钻探、物理勘察;小型灌浆孔、地热孔、爆破孔、各种混凝土检测孔的钻进;小型水井钻进。
2.转速范围宽并配有高速档，可根据地质的不同选用金钢石、硬质合金及钢粒等钻头进行钻进。
3. 额定钻孔深度100米,最大开孔直径允许为150mm,终孔直径为75mm,钻进深度根据地层情况而定。。
二、钻机特点：
1. 具有油压给进机构，提高了钻进效率，减轻了工人劳动强度。
2. 钻机配有上球卡式夹持机构并带有扁方主动钻杆，可实行不停机倒杆，工作效率高，安全可靠。
3. 配有孔底压力表指示压力，便于掌握孔内情况。
4. 手柄集中，操作方便。
5. 钻机结构紧凑，体积小，重量轻，便于解体及搬运，适合于平原和山区工作区工作。
钻机技术参数：
1.技术参数：钻进深度(m)：100      开孔直径( mm)：75-150         终孔直径( mm)：75-150
钻杆直径( mm)：42     钻孔倾角 ：90-75°
 钻机外廓尺寸(L×B×H) (mm)：1640×1030×1440    钻机重量(不包括动力)(Kg)：500 Kg
2．回转器:立轴转速(三档)(r/min)：142,285,570        立轴行程 (mm)：450
  立轴最大给进压力(KN)：15                  立轴最大起重力(KN)：25
  立轴空载向上最大移动速度(m/min) ：3
3.卷扬机
  最大起重量(一速单绳)(KN)：10    卷筒转速：55、110、220r/min
卷筒直径：145mm        卷筒圆周线速度：0.42 0.84 1.68m/s
钢丝绳直径：9.3mm    抱闸直径：230mm    闸带宽度：50mm
4.水泵
  类型：卧式单缸双作用     最大排量(L/min)   配电动机：77      配柴油机：95
  最大压力(MPa)：1.2  工作压力(MPa)：0.7   缸套直径：80mm  活塞行程：100mm
5．油泵
类型：齿轮泵  型号：YBC-12/80  额定压力：8MP  排量：8m/r  额定转速：1500r/min
6.动力机
  柴油机 ：ZS1100    额定功率(KW)：12.1   额定转速 (r/min)：2200
  电动机 ：Y132M-4    额定功率 ( KW)：7.5  额定转速 (r/min)：1440
注:本钻机动力配备标准配置为柴油机，如果需配置电动机,需由用户订货时提出.
●塔高：6米
●底座尺寸：长*宽2300*1700
●重量：1500kg
