2110 LC型立式长轴泵入口垂直向下，出口水平，单基础安装，泵和电机直联；从电机端俯视，泵为逆时针方向旋转，主要特点有：
1、用水力设计软件优化设计，性能优越，并充分考虑了叶轮及导叶的抗磨蚀性，使叶轮等易损件寿命大大提高；产品运行平稳、安全可靠、高效节能。
2、水泵进口装有滤网，开孔大小适当，既有效地防止大颗粒杂质进入泵内损坏水泵，同时又减少了进口损失，提高了水泵效率。
3、叶轮采用平衡孔平衡轴向力，叶轮前后盖板均设有可更换的密封环，保护叶轮及泵体。
4、泵中间轴、扬水管和护管为多节，中间接轴采用套筒联轴技术。扬水管数量可根据用户需要增减，适应不同的液下深度。叶轮、导叶体为多级，适应不同的扬程要求。
5、水泵扬水管由法兰连接，中间有导轴承。水泵导轴承采用加强型填充聚四氟乙烯或加拿大赛龙轴承，轴由护管保护，输送污水时，导轴承须外接冷却润滑水。
6、泵的残余轴向力和转子部件的重量由电机座内的推力轴承承受或带推力轴承的电机承受。推力轴承用稀油润滑，并外接水进行冷却。推力轴承可埋设温控元件。
7、泵的轴封为填料密封，轴封及导轴承处装有可更换的轴套，以保护轴，叶轮的轴向位置由轴承部件上端或泵联轴器内的调整螺母来调整，十分方便。
8、水泵可配备控制柜，它具有根据液位自动启停和过载报警及实时远程监控等多种功能，可实现多泵联网远程集中控制。口径大于500mm的泵设有自动排气系统。
技术参数
LC型立式长轴泵性能范围流量：50~8400m3/h；扬程：10~150m。
LC型立式长轴泵型号意义：
100LC126-14A×5
100 — 泵的出口直径为100mm
LC — 立式长轴泵
126 — 设计点流量126m3/h
14 — 单级叶轮（没有切割时）的设计点扬程为14m
A —表示叶轮外径切割代号（A、B、C……）
5 —叶轮级数为5级
2. 水中不能含有任何油类物质。
3. 水中不得含有过多的腐蚀性矿物质。
4. 水中的含砂量不得超过0.01％（重量比）。
5. 水的PH值应在6.5～8.5之间。
6. 井应正直。

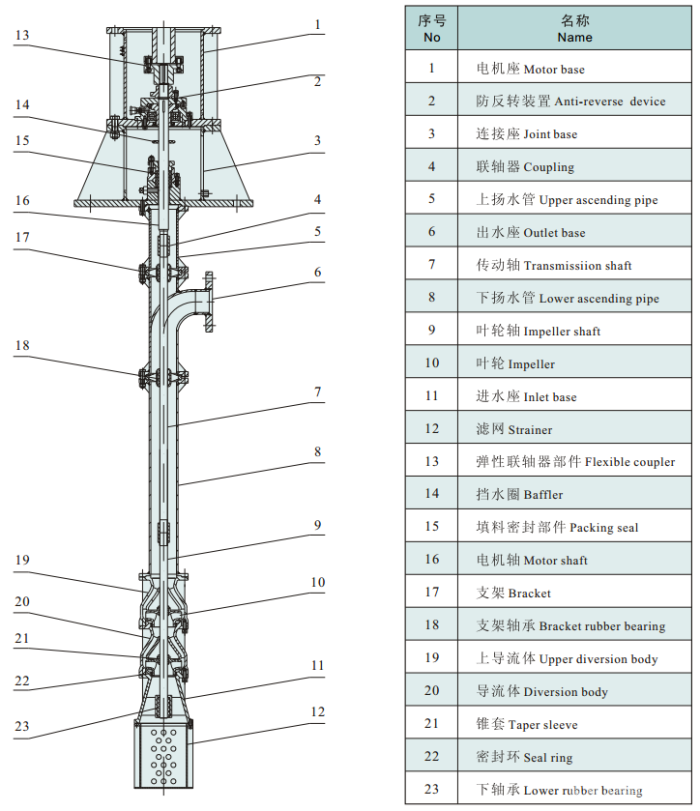

LC型立式长轴泵零件材质：
LC型立式长轴泵吸水池推荐尺寸:
LC立式长轴泵最小淹没深度曲线图:
立式长轴泵橡胶导轴承性能技术要求:
立式长轴泵运转间隙技术要求:
LC立式长轴泵装配技术要求:
LC立式长轴泵原动机功率与泵轴功率百分比:

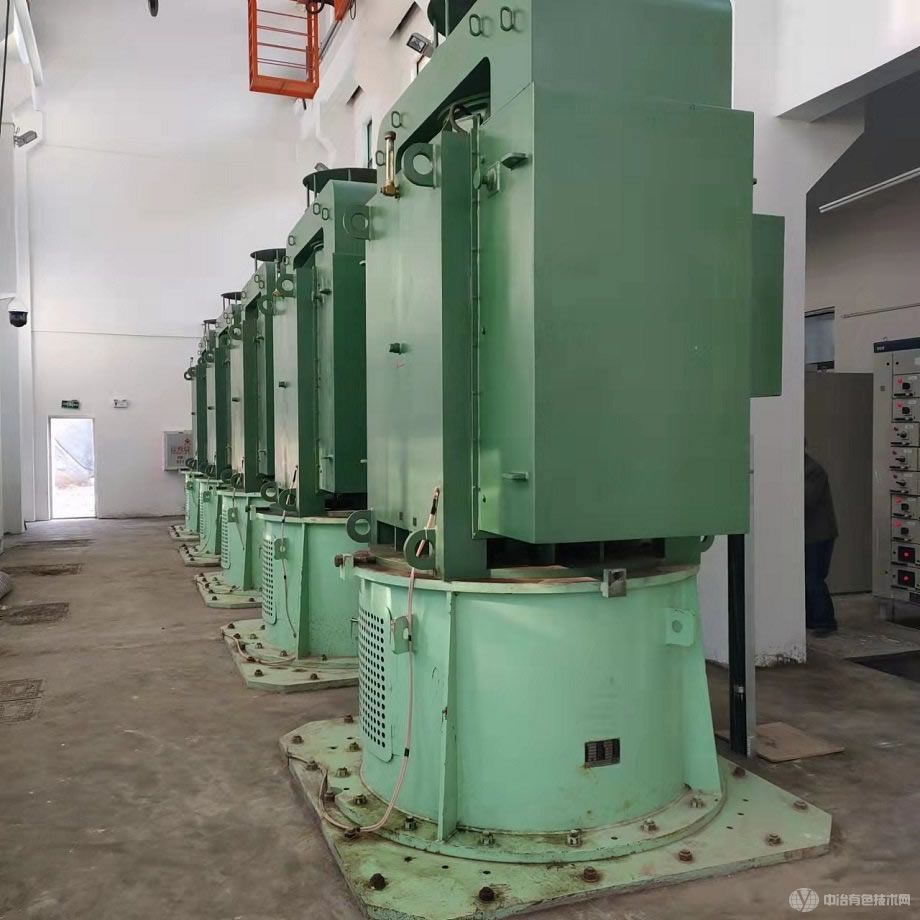

永州涔天河灌区白芒营泵站长轴泵

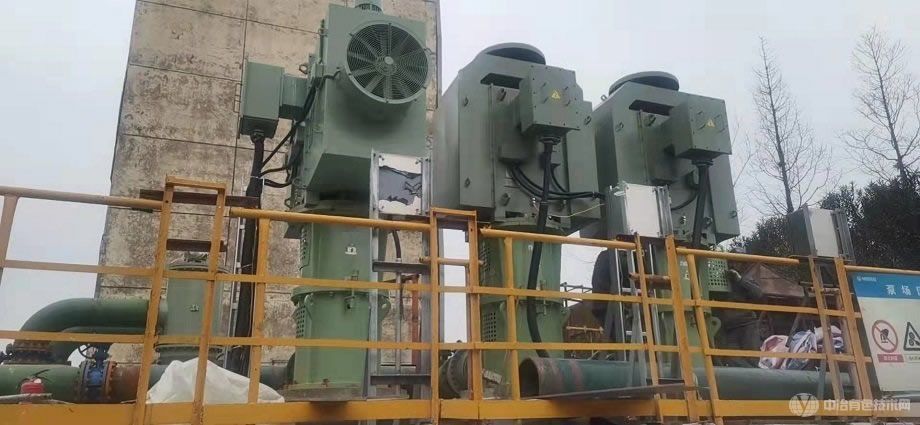

赛迪改造工程
