矿山冶炼用立佳耐磨立式长轴泵

1995

规格/型号：LB

品牌：暂无

应用领域：暂无

产地：湖南 - 长沙

厂家/供应商：湖南立佳机械制造有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-02-15

级别：已认证

矿山冶炼用立佳耐磨立式长轴泵说明介绍

简介 LB型转子不可抽式立式长轴泵是在吸收了国内外立式长轴泵设计和制造先进经验，为适应国内市场需求研制的先进成熟的系列产品。该产品可以用来输送55℃以下的清水、雨水、氧化铁皮水、污水、具有腐蚀性的工业废水、海水等液体；经过特殊设计后可输送90℃的液体。广泛用于自来水公司、污水处理厂、电厂、钢铁厂、矿山等工矿企业，以及市政给排水、农田灌溉、防洪排涝等工程。 工作原理

LB型不可抽式立式长轴泵的吸入口垂直向下，出口水平，免抽真空启动，单基础安装，水泵和电机直联，基础占地面积小；从电机端俯视，水泵转子部件逆时针方向旋转，主要特点有：

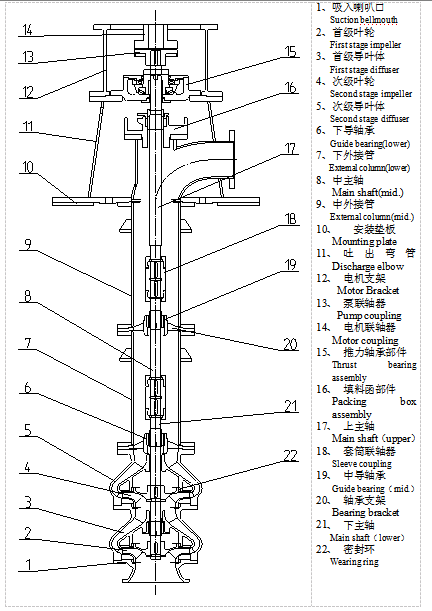

1、用水力设计软件优化设计，性能优越，并充分考虑了叶轮、导叶体的抗磨蚀性能，使叶轮、导叶体等零件的寿命大大提高；产品运行平稳、安全可靠、高效节能。2、LB型不可抽式立式长轴泵进口装有滤网，开孔大小适当，既有效地防止大颗粒杂质进入泵内损坏水泵，同时又最大限度地减少了进口损失，提高了水泵效率。3、LB型不可抽式立式长轴泵的叶轮采用平衡孔平衡轴向力，叶轮前后盖板均设有可更换的密封环，保护叶轮及导叶体。4、LB型不可抽式立式长轴泵转子部件包含叶轮、叶轮轴、中间轴、上轴、联轴器、调整螺母等零件。5、LB型不可抽式立式长轴泵中间轴、扬水管和护管为多节，轴采用螺纹联轴器或者套筒联轴器联接；扬水管数量可根据用户需要增减，适应不同的液下深度。叶轮和导叶体可以为单级，也可以为多级，适应不同的扬程要求。6、单根轴的长度合理，刚度足够。7、LB型不可抽式立式长轴泵立式长轴泵扬水管采用法兰联接，相邻2节扬水管之间有导轴承体。导轴承体和导叶体上均装有导轴承，导轴承采用聚四氟乙烯或赛龙或丁腈橡胶材料。护管用于保护轴和导轴承，当输送清水时，可取消护管，导轴承不必外接冷却润滑水；输送污水时，必须安装护管，导轴承必须外接冷却润滑水（水泵带自闭式密封系统，水泵停机后，自闭式密封系统可防止污水进入导轴承）。8、LB型不可抽式立式长轴泵的残余轴向力和转子部件的重量可由电机支座内的推力轴承承受或者带推力轴承的电机承受。推力轴承采用润滑脂润滑（又称干油润滑）或者润滑油润滑（又称稀油润滑）。9、LB型不可抽式立式长轴泵的轴封为填料密封，轴封及导轴承处装有可更换的轴套，以保护轴。叶轮的轴向位置由推力轴承部件上端或者泵联轴器内的调整螺母来调整，十分方便。

技术参数 LB型不可抽式立式长轴泵型号意义200LC-23A×2-L H200—水泵出口直径为φ200mm；LB—转子不可抽式立式长轴泵；23—叶轮未切割时水泵单级设计点扬程为23m（水泵总扬程=单级扬程×叶轮级数）；A—叶轮外径切割代号；×2—叶轮级数为2级（级数为1时省略）；L—液下深度(L≤40m，单位为m)；H—水泵带护管（不带护管时省略）。注：100口径和150口径的型号格式为100LC50-20A×2-L、150LC140-15A×2-L，其中50和140表示水泵设计点流量。200口径~1000口径的立式长轴泵型号格式中不包含流量参数。●电厂立式长轴泵性能范围流量：50~8400m³/h；扬程：10~150m。 选型原则

应用案例
