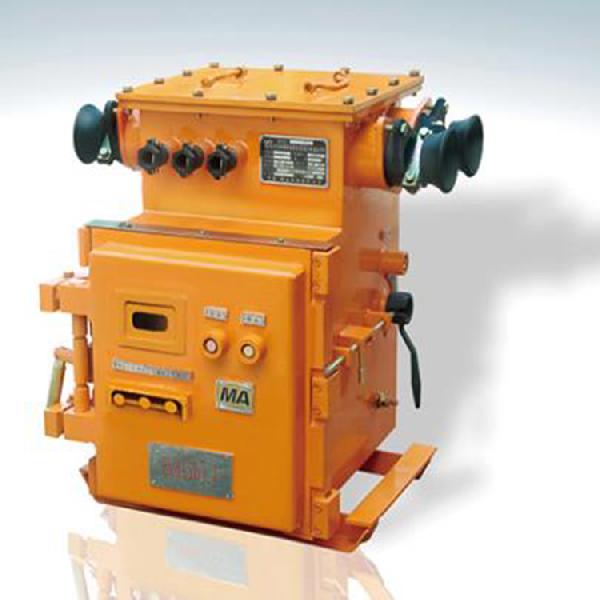

QJZ-30、QJZ-60、QJZ-80、QJZ-120 N 矿用隔爆兼本质安全型可逆真空电磁起动器 一、概述 1. QJZ-30、60、80N型矿用隔爆兼本质安全型可逆真空电磁起动器（以下简称起动器）适用于含有爆炸性气体（甲烷）和煤尘的矿井中，主要用于交流50HZ，电压至1140V、660、380的线路中，控制额定工作电流极大80A的三相异步电动机的起动、停止或反转控制之用，它特别适用于频繁操作，重负荷的煤矿机械设备中。 2. 起动器采用的微机监控保护装置，是新型高性能微机控制保护产品，以单片机为核心，辅以工业级外围
芯片，精密小型互感器，小型专用继电器，以及科学的算法，保护可靠灵敏，测量精度高。采用多种抗干扰措施，使装置具有极高的抗干扰能力；在用户界面上，具有良好的人机对话界面，采用大屏幕液晶汉化显示，自动背光，菜单式操作指示，对重要操作授权密码，有效防止误操作发生。本保护装置有故障记忆功能；并可在线查询、修改，具备事件顺序记录；装置配置带隔离RS-485标准异步通讯接口，通讯方式可采用通信电缆线。 3. 起动器的控制方式，可就地或远方控制，本起动器综保具有过载、短路、欠压、过压、断相、三相不平衡、漏电闭锁等保护功能。 5. 防爆形式：矿用隔爆型兼本质安全型 防爆标志 Exd[ib]I 二、使用环境条件 起动器在下列条件下可靠工作： 1. 周围环境温度一般为（-5°～ +40°） 2. 海拔不超过2000m，气压为0.8×105～1.1×105 Pa； 3. 周围空气相对湿度不大于95% （25°时）； 4. 在有瓦斯、煤尘爆炸性气体混合物的环境中； 5. 在无破坏绝缘的气体或蒸汽的环境中； 6. 与水平面的安装倾斜角一般不超过15°； 7. 能防止滴水的地方； 8. 污染等级为3级； 9. 安装类别为III类； 三、结构概述 1. 起动器的隔爆外壳呈方形快开门式结构，隔爆外壳分隔为两个空腔即接线腔与主腔。接线腔在主腔上方，它集中了全部主回路与控制回路的进出线端子。主回路电源进线端上有电源牌。接线腔两侧各有两只主回路进出线喇叭口，各有一只控制电路进出线线喇叭口。主腔由主腔壳体与前门组成，关闭时，前门与壳体由左右扣板扣住；打开时，前门支撑在壳体与前门左侧的铰链上。 2. 前门与外壳之间有可靠的机械联锁，当前门与外壳闭合后，退出外壳右侧的闭锁杆致前门的限位块上，使前门因不能提升而打不开，同时因闭锁杆退出后其前端脱离了电源隔离开关手把的闭锁孔，保证只有当隔离开关在断开位置时，主腔才能打开，当主腔打开后以正常的操作方法不能使隔离开关闭合。隔离开关与接触器之间装设可靠的电气联锁，保证只有当接触器控制电路断开时，隔离开关才能转换位置（即停止按钮与隔离开关的机械联锁）。 3. 本体组件上装配有：真空交流接触器CJ，隔离换相开关GHK，电流互感器HGQ，控制变压器TB1、熔断器RD1~2、起动按钮QA、停止按钮TA、中间继电器ZJ、智能保护器BJ和整定按钮ZD。 4．外形尺寸图见图 ： QJZ-80/1140（660）N ；质量： 120kg 四、主要技术参数 1．额定电压： 1140V、660V 2．额定电流：30、60、80A 额定频率：50HZ 3．极限分断能力：2000A 4．本安极高输出电压：DC12V 5．本安极大输出电流：50mA 6．控制电缆长度小于150米 五、订货须知 7.1起动器型号及额定电压和电流。 7.2订购台数。 六、随机文件 装箱单、产品合格证及使用说明书各一份。
